浅析如何挑选压力变送器及其组件配置

流量测量系统通常由许多可具有不同性能规格的组件组成。这尤其适用于流量计，其中流量测量系统由单独设计和制造的部件组成。

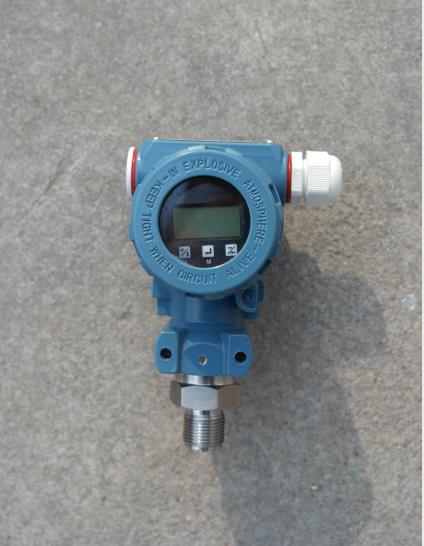

 压力变送器就是一个很好的例子。主要流动元件 - 例如孔板，文丘里管和流动喷嘴 - 通常由一个供应商设计和制造。另一个供应商（或第一个供应商的不同部门）通常设计和制造相关的差压变送器。流量测量系统由这两个部件和其他部件组成，例如法兰，龙头，脉冲管等。这与设计和制造为一个部件的热流量计形成对比。

 主要元件和变送器具有描述其性能的规格。主要元素的规格倾向于表示为实际流量测量的百分比，而压力变送器规格倾向于表示为满量程的百分比。通常，当流量在流量范围内较高时，主要元件规格倾向于支配系统性能，而当流量范围内的流量较低时，差压变送器倾向于支配系统性能。总体流量测量系统性能应考虑主要元件和变送器规格，并考虑流量。因此，系统性能在所有流量下都不相同。

 流量元件和压力变送器规格可以使用户错误地了解流量测量系统的预期性能。流量元件性能通常优于实际流量的百分之一，但它可以基于某个雷诺数以上的流量计操作来预测。不遵守此要求可能导致测量误差超过百分之几，具体取决于技术和流量计操作。当流量测量系统以10％的流量运行时，差压变送器被称为具有0.05％的精度，其测量误差可能超过实际流量的2％。

 购买和安装流量测量系统没有任何问题，这些流量测量系统包括许多可以从多个来源设计，制造和购买的压力变送器组件。但是，设计人员应该了解与整个流量测量系统相关的每个组件性能问题。  当流过管道的流体呈现理想的流动剖面时，它以接近管道中心的最大速度均匀地移动。压力变送器安装不当会干扰此轮廓并降低测量精度。流动剖面变形和涡流 - 影响流量计流量系数的两种最突出的流体扰动类型 - 通常是管道配置不当的产物。

 当障碍物（例如部分打开的阀门或安装不当的法兰垫圈）部分阻塞管道时，会发生流体轮廓变形。当流体在不同平面中通过管道弯曲移动时，会发生漩涡。旋流比流动轮廓失真更难纠正。压力变送器上游和附近的障碍物可能导致误差超过50％。

 流量计制造商将推荐压力变送器上游和下游的各种长度的直管，以获得完全开发的理想流量分布。通过使用流动矫直装置和流动调节器可以避免长直管长度。流动矫直装置包括管束，穿孔板和内部突片。这些解决方案可减少涡流，但不会减少流量曲线 有些甚至可能会引入扭曲的个人资料。流量调节器可以减少涡流并且还可以模拟完全发展的轮廓。例如，磨碎的板可以引入这种轮廓。
