概述膜片压力表结构原理

一、膜片压力表结构原理：

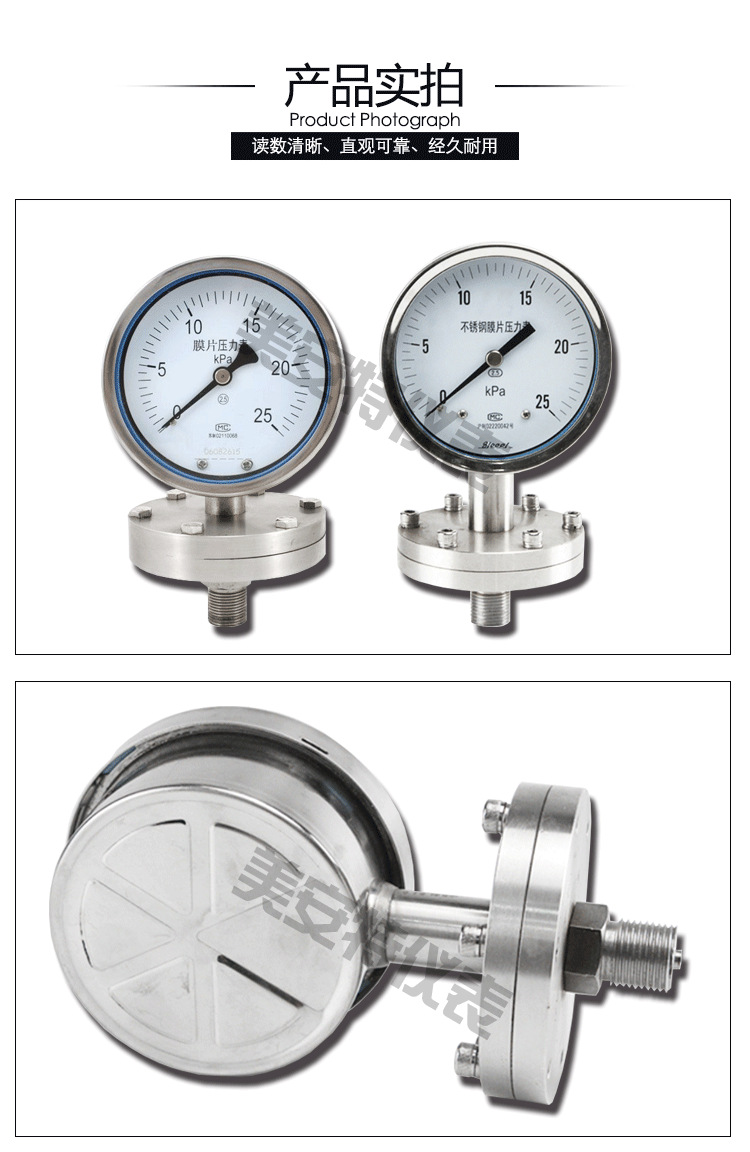

仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
二、膜片压力表的作用原理：
是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针将被测值在度盘上指示出来。
三、膜片压力表的优势：
能根据不同的被测腐蚀介质选取不同的膜复片材料，以达到最好的耐腐蚀性。

四、膜片压力表安装：
1、建议选择压力表的压力范围，应该选在所测量压力表刻度盘的1/3～2/3处之范围之内。
2、检测压力绝对不可超过表件或系统锁定压力。　　
3、避免氧气和液压油之混合（压力需禁油测试）以免而产生爆炸。　
4、压力表不可任意拆开修理及调整，必须由专门维修之技术人员负责。　　
5、使用高压系统时，安装须特别注意，尤其是气压。
6、膜片压力表之膜片部份，禁止以任何物体或手指去挤压，这样会导致膜片变形或损坏，使压力表固障。　　
7、使用环境及介质温度过高，应选择耐高温之压力表或虹吸管降温。　　
8、如检测之压力介质具腐蚀性（强酸或强碱）或高浓度之流体、粉体，应选择具抗腐蚀性材质（SS316、PP）之压力计或隔膜式压力表。　　
9、组装前，锥度螺牙（PT、NPT）应使用止泄带或螺纹固定剂（缺氧胶）缠绕固定，平行螺牙（PF、PS）应使用垫片或（铜或铁弗龙）正确组装。　　
10、安装直立式压力表时，应将压力表先用手轻轻旋转导入待锁位置后，再以正确之扳手两支，一支固定于待锁之六角接头，另一支扳手旋转压力表接头六角处旋紧。　　
11、安装埋入压力表时，同10项之动作完成后，再将压力表法兰三孔或取付支架固定。禁止以手用力旋转压力计组装，这样会造成压力表内部部件损坏或造成指示误差。
五、膜片压力表用途：
1、膜片压力表用来测量一般的气体、水和油液的压力时候，我们可以用一般压力表；当测量硝酸、磷酸、强碱的压力时，可以选用不锈钢压力表。但被测量的介质有非常强的腐蚀性（如盐酸、湿氯气、三氯化铁），有很高的粘度（如胶水），易结晶凝固，有固态浮物时，再选用以上压力表是不可以的，因为316不锈钢也是会被盐酸腐蚀，沥青和固态浮物会将压力表的导压孔堵塞，从而使仪表失去作用。膜片压力表则能解决这些问题。我们可以根据不同的强腐蚀介质选用不同的耐腐蚀隔离膜片，从而起到防腐的作用。由于有隔离膜片，它可以阻挡高粘度、易结晶凝固的介质流入导压孔内，保证仪表正常工作。
2、膜片压力表还适用于微压（Kpa级压力）测量系统，同时可以用于有耐腐蚀要求及微压（Kpa级压力）测量系统，以及高粘度，易结晶凝固，有固态浮物的微压（Kpa级压力）测量系统。
3、所以膜片压力表被广泛地用于化学工业、化纤、合成纤维、石油、染化、制碱、食品、制药等工业部门的生产过程压力测量之用。
