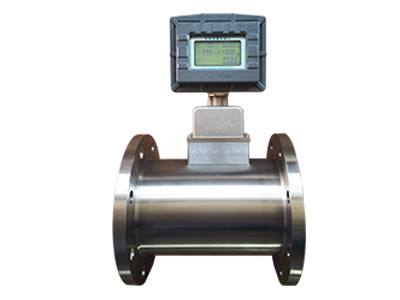

涡轮流量计在天然气流量计量中的应用及选型

一、涡轮流量计在天然气流量计量中的应用：

气体涡轮流量计正广泛的应用于天然气贸易结算过程中。选用气体涡轮流量计计量天然气流量之前，首先要正确安装气体涡轮流量计，安装之前，要确认输气管线是清洁的，且没有水、脏污等，如果被测天然气中含有杂质，必须要添加过滤器，防止涡轮流量计损坏。涡轮流量计在安装的时候应该要保持水平，尽量不要垂直安装，如果天然气管道中含有水，则涡轮流量计要倾斜摆放，保证天然气能够从流量计中出来。天然气的传输方向要与涡轮流量计上标注的方向一致，不得反方向安装。一般推荐在涡轮流量计的入口和出口端各加接一段直管，入口端长度要不小于10倍管段内径，出口端长度不小于5倍管段内径，或者可以在阻流设备与涡轮流量计之间安装整流器。

二、气体涡轮流量计的选型要从以下几个方面考虑:

1、度等级：一般来说，选用涡轮流量计主要是看中其高度，但是流量计准确度愈高，对现场使用条件的变化就愈敏感，所以，对仪表度的选择要慎重，应从经济角度考虑。对于大口径输气管线的贸易结算仪表，在仪表上多投入是合算的，而对于输送量不大的场合选用中等精度水平的即可。

2、流量范围：涡轮流量计流量范围的选择对其度及使用年限有较大的影响，并且每种口径的流量计都有一定的测量范围，流量计口径的选择也是由流量范围决定的。选择流量范围的原则是：使用时的小流量不得低于仪表允许测量的小流量，使用时的大流量不得高于仪表允许测量的大流量。对于每日仪表实际运行时间不超过8小时的断续工作场合，选择实际使用时大流量的1.3倍作为流量范围上限;对于每日仪表实际运行时间不低于8小时的连续工作场合，选择实际使用时大流量的1.4倍作为流量范围上限。仪表下限流量以实际使用小流量的0.8倍为合适。

3、气体的密度：对气体涡轮流量计，流体物性的影响主要是气体密度，它对仪表系数的影响较大，且主要在低流量区域。若气体密度变化频繁，要对流量计的流量系数采取修正措施。

4、压力损失：尽量选用压力损失小的涡轮流量计。因为流体通过涡轮流量计的压力损失愈小，则流体由输入到输出管道所消耗的能量就愈少，即所需的总动力将减少，由此可大大节约能源，降低输送成本，提高利用率。有人曾经做过试验，影响压损的主要组件是涡轮流量计的前导流器，选用半椭球体的前导流器与选择锥体的前导流器相比，前者涡轮流量计的压损可大幅度降低。

5、结构型式：

（1）内部结构宜选用反推式涡轮流量计。因为反推式结构在一定流量范围内可使叶轮处于浮游状态，轴向不存在接触点，无端面摩擦和磨损，可延长轴承的使用寿命。

（2）按管道连接方式选型，流量计有水平和垂直安装两种方式，水平安装与管道连接方式有法兰连接、螺纹连接和夹装连接。中等口径选用法兰连接;小口径和高压管道选用螺纹连接;夹装连接只适用于低压中小管径;垂直安装只有螺纹连接。

（3）按环境条件选型，考虑温度、湿度的影响。天然气计量要选择本安型防爆涡轮流量计。

（4）轴承：涡轮流量计的轴承一般有碳化钨、聚四氟乙烯、碳石墨三类材质。天然气计量仪表轴承应选用碳化钨材料。 以上是选型时要考虑的主要方面。由于涡轮流量计类型规格繁多，特别是不同的制造厂产品质量有差别，选型时应尽量搜集制造厂及产品的有关技术标准等资料，进行反复调查比较后再决定取舍。
