分析孔板流量计如何正确选择量程

一、分析孔板流量计如何正确选择量程？

1、孔板流量计量程比大多数是5:1，最多也不超过10:1，其制约因素就是差压变送器的量程跟流出系数。压力变送器是孔板流量计精密的部件之一，因此差压变送器的量程以及测量精度可以说直接决定了孔板流量计的的测量精度以及测量范围。孔板流量计算公式中，差压值跟流量的平方是成正比的。由此可知，若使用流量为满量程的30%时，差压值处于差压变送器满度量程的9%。

2、假如用流量为满度流量的20%时，则差压值差压差压变送器满度量程的4%。根据gb/t1624-93中不确定计算方式能够知道，现场使用流量小于满度流量的10%时，不确定度过大。因此华云仪表建议孔板流量计量程比不宜超过10:1。

3、第二个制约因素就是流出系数。现在的孔板流量计算公式中将流出系数当作常数来看待，但是在比较特殊的安装条件下，流出系数会跟随雷诺数的变化而变化，因此在实际操作过程中，一般会通过增大孔板的差压值，以及提高流量计的下限值这样的方法，来降低流出系数对孔板流量计测量精度的影响。

二、孔板流量计的特点：

1、该仪表的节流装置结构简单，容易复制，牢固，性能稳定可靠，使用寿命也长，而且价格比较低廉。

2、现在的孔板流量计基本都是采用国际标准与加工，质量可靠。

3、该仪表适用范围广，全部单相流都能够测量，部分混相流也可以应用。

4、标准型的孔板流量计节流装置不需要实流校准就能够投入使用。

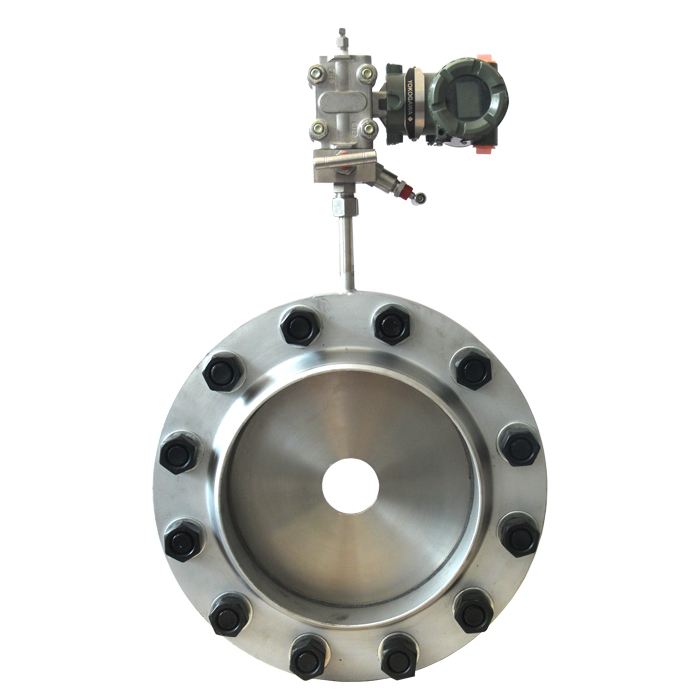

5、一体型孔板流量计安装更加简单，不需要引压管，可直接接差压变送器和压力变送器。

6、该仪表采用进口单晶硅智能差压传感器

7、孔板流量计的量程能够自己编程调整。

8、孔板流量计能够同时显示累计流量、瞬时流量、压力、温度。

三、孔板流量计的测量准确性和哪些因素有关？

1、跟流通截面积的变化有关。孔板流量计在现场使用的过程中，孔板的表面可能会黏结上污垢或杂质，从而导致流通截面积变小，此时测量差压就会增大，测量流量也会增大。一般需要检查孔板周围是不是干净的，若脏了的话要立即进行清洗。

2、与变送器零点状态有关。若孔板流量计使用时间比较长，那么变送器的零点可能会发生漂移现象。假如是正漂移，显示的差压就会增大，显示的流量也会增大。因此要及时对变送器的零点进行校正。

3、与上下游直管段有关。若是孔板流量计的上下游直管段长度不够，气体就会得不到充分发展，会导致测量结果造成较大误差。若是上游在规定直管段内存在单个弯头或平面双弯头，又会使测量结果偏高。建议改造蒸汽管道，使上下游直管段长度达到规定要求。或者是在节流装置之前加装整流器。

4、与孔板厚度有关。标准中规定，孔板厚度应当是介于孔板开孔厚度e与0.05D之间。若是超过此范围，就会增大气体流过孔板的阻力损失，导致测量值比实际值偏高。因此要记得检查孔板厚度，若是超出此范围要记得进行更换。

5、与差压变送器的三阀组有关。若是仪表的三阀组中的低压阀漏气，也会造成测量差压增大，测量结果就会增大。所以若是发现三阀组中的低压阀门漏气，应当把该阀门进行紧固，必要时应更换。
