详解椭圆齿轮流量计工作原理及特点

一、详解椭圆齿轮流量计工作原理：

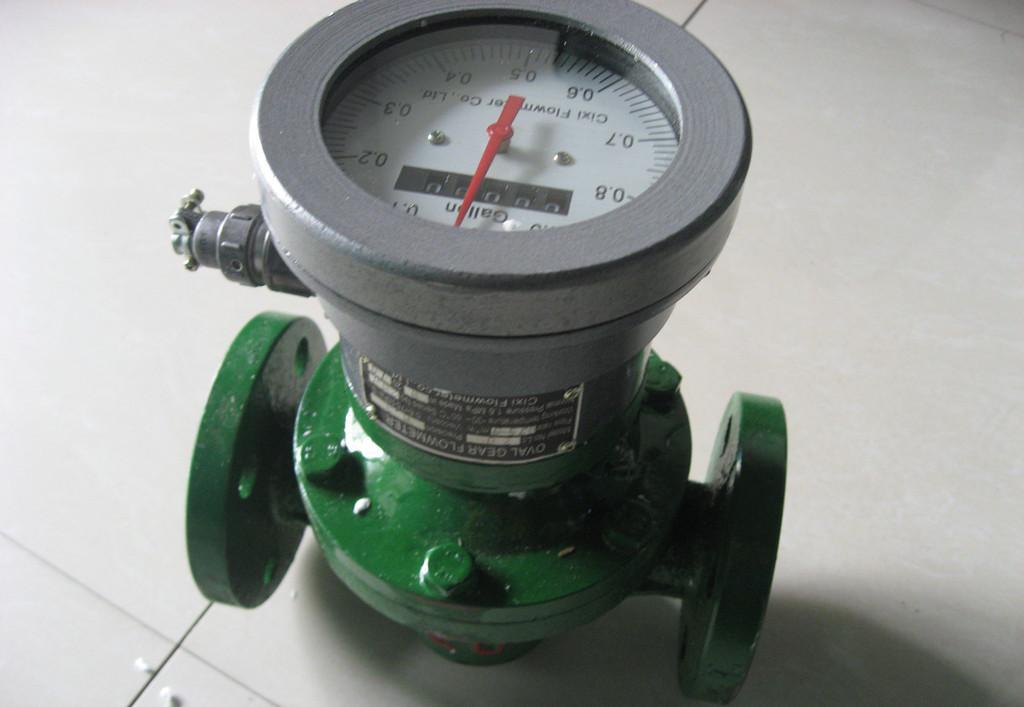

1、椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。椭圆齿轮流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。

2、流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

二、椭圆齿轮流量计产品特点：

1、流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。

三、椭圆齿轮流量计安装与使用：

1、仪表在安装的方向应该使仪表壳体上所示箭头方向与液体方向相同，安装位置应注意便于读书。

2、仪表尽量安装在常温场合，勿安装在有害气体及强烈热辐射的场合，致使仪表计数器部分受损害。

3、椭圆齿轮尽可能安装成水平位置，即刻度盘应该装成垂直位置（分度“0" 应该在上面，以减少椭圆齿轮两平面与壳体间的摩擦，降低零件磨损）

4、仪表安装在泵的输出端，若装在吸入端，仪表过滤器压力损失使泵的吸入负压增大，泵转轴处的液体外流也造成仪表的误差增大，泵的吸入端的法兰也应该防止漏气，否则也会造成仪表的误差增大。

5、在仪表前需装过滤器，不让大于0.2毫米的微粒通过，防止仪表因微粒而堵塞，过滤器应易于清洗。

6、仪表前安装逆阀，使管道液体只能单向流动，防止计数器的损害。
