楔形流量计结构组装示意图以及信号发生器安装方式

作者：江苏联仪自控设备有限公司 时间：2012-4-18 8:30:15

楔形流量计的应用也有其特别适合的地方，究其原因也是因为他的结构与原理，下面我们来看下它的结构组成。

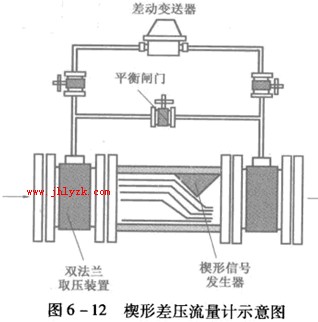

    楔形流量计是由楔形信号发生器、双法兰取压装置和差动变送器组成的差压式流量计，如图6一12所示。当被测流体流经楔形信号发生器时，在楔形器件两端将产生静压差△P，同孔板和文丘里差压流量计一样，通过测量△P的大小即可求出流量的大小。

    楔形流量计的安装特点是顶部向下，与孔板不同的是，当被测介质混有悬浮物时，孔板与管道内壁形成的垂直滞留区处将积储悬浮物而不易通过，如果被测流体粘度较大或长期运行，可能会发生堵塞现象。而楔形流量计则不同，由于角度设计合理，滞留区较小，特别适用于高猫度和混有悬浮物的流体测量，尤其是在原油、重油流量测量方面更具优越性。其主要特点为:
    (1)该流量计适合于钻井泥浆、高粘度原油、沥青质原油、煤焦油沥青、煤水悬浮液等的流量测量。
    (2)当流体雷诺数较低处于钻性流动情况下(Re=500)，其流量和差压△P仍能保持平方根关系，而孔板则需要较大雷诺数(Re大于等于2320)才可正常运行。
    (3)结构简单，运行可靠，操作方便。
    (4)当对流量计进行单独标定后，其测量准确度可达士0.5%,
    2.楔形信号发生器安装方式
    楔形信号发生器的安装方式有两种，一种是分体形式，另一种为整体形式。如图6一13所示。
    分体安装形式多用于管径小于50mm的场合，整体焊接形式则用于管径大于150mm的场合。
