分析双泵供油系统合油产生噪声故障

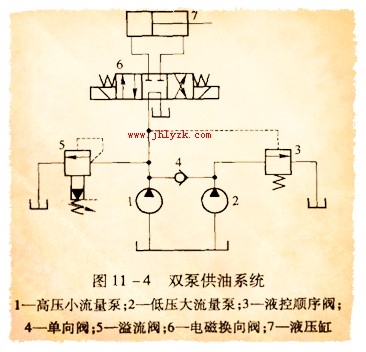

图11 -4所示为双泵供油系统，泵1为高压小流量泵，泵2为低压大流盈泵。当系统执行机构快速运动时，泵2输出的油经单向阀4与泵1输出的压力油共同向系统供油。当工作行程时，系统压力升高，打开液控顺序阀(卸荷阀)3使大流量泵2卸荷，泵1单独向系统供油。这时，系统工作压力由滋流阀5调定。单向阀4在系统工作压力作用下关闭。这种双泵供油系统由于功率损耗小，所以应用较多。但当双泵合流进行快速运动时，发现液压泵及输出管路产生异常噪声。
液压泵噪声的一般原因有:吸油管或过滤器堵塞;泵内吸进空气，产生困油与气蚀现象;
压力与流量脉动;泵固定不牢;泵轴与电机轴不同心;泵内零件损坏;运动部件卡死或不灵活;等等。

双泵供油系统
对该系统进行检查，均不属于上述原因。经反复检查，发现是由于双泵输出油液合流位置距离泵的出口太近，测量值为100 mm.
一般液压泵的排油口附近液体流动呈紊流状态，紊流将产生大最旋涡。双泵快速供油系统中，两股涡流汇合，流动方向急剧改变。这样，一方面产生液压冲击和发出强烈振动和噪声，另一方面产生局部真空，油液中析出气泡，气泡运动到高压处，被压缩破裂，出现气蚀现象，从而产生噪声。
此外，由于流体的冲击与振动，导致机械零件的变形与振动.也会引起机械噪声。
若双泵排油管合流处距泵口大于200 mm,噪声就能基本消除。
