智能压力变送器

智能压力变送器

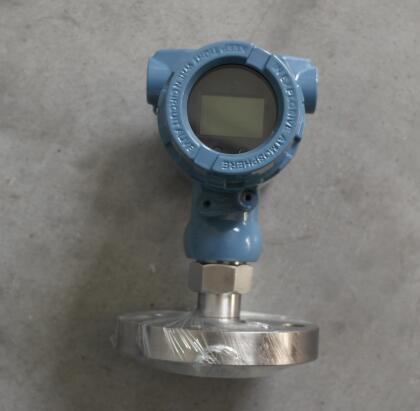

产品说明:法兰隔膜智能压力变送器MAT308TF采用法兰连接带316L隔离膜片安装,中间加装散热器,一般用于300度高温场合,腐蚀性较强的场合,测量压力或液位。

全国咨询热线:

13151342466

  • 产品说明

 法兰隔膜智能压力变送器MAT308TF采用法兰连接带316L隔离膜片安装,中间加装散热器,一般用于300度高温场合,腐蚀性较强的场合,测量压力或液位。选用进口高品质扩散硅式作为敏感元件,采用专用集成模块,精细的温度、零点、满程和非线性补偿,实现对液体、气体、蒸气等介质压力变化的准确测量和变送。是本厂推出的2088耐高温防腐型扩散硅压力变送器,扩散硅压力变送器具有高可靠性、长期稳定性和安装使用方便、体积小、重量轻、性能价格比高等点。

法兰隔膜智能压力变送器MAT308TF的工作原理

       被测介质的压力直接作用于传感器的膜片上,使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。

1、绝压和表压测量范围-0.1至40MPa

2、0.2%参考精度,包括线性,迟滞性和重复性

3、零点和量程可调

4、 可选的液晶表头(刻度可调)

5、小巧,质轻,易于安装和运输

6、稳定,可靠,易于维护

7、无安装位置影响

法兰隔膜智能压力变送器MAT308TF的特点

★专用V/I集成电路,外围器件少,可靠性高,维护简单、轻松,体积小、重量轻,安装调试极为方便。

★铝合金压铸外壳,三端隔离,静电喷塑保护层,坚固耐用。

★4-2mA DC二线制信号传送,抗干扰能力强,传输距离远。

★LED、LCD、指针三种指示表头,现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质。

★高准确度,高稳定性。除进口原装传感器已用激光修正外,对整机在使用温度范围内的综合性温度漂移、非线性进行精细补偿,因此在使用温度范围内非线性小,温度稳定性好。

物理性能

★ 隔离膜片:316不锈钢

★过程连接方式:1/2NPT外螺纹M20×1.5外螺纹G1/2外螺纹

★接触介质连接件:不锈钢

★电气连接:1/2NPT

★O型环:丁晴橡胶

法兰隔膜智能压力变送器MAT308TF的主要技术指标



精度 0.1%F.S      0.2%F.S      0.5%F.S
测量范围 -95KPa~60MPa间任选
测量介质 液体、气体、蒸汽
存贮温度 --40℃~125℃
使用温度 -10℃~80℃ 特殊可达200℃
防腐材料 316不锈钢     陶瓷     聚四氟乙烯
温度影响 <0.02%/℃
负载电阻 ≤750Ω
过载能力 量程的1~2倍
机械保护 IP65
湿    度 ≤95%RH
输    出 二线制4~20mA  DC
关联设备 EXZ231B型安全栅
重    量 <1Kg
零点温度系数 小于0.02%/℃
满程温度系数 小于0.02%/℃
电源电压 标准24V DC
防爆等级 Ia II CT5
安装位置 无影响

法兰隔膜智能压力变送器MAT308TF选型表

MAT308TF-1

扩散硅压力变送器(普通)

MAT308TF-2

扩散硅压力变送器(防爆)



代码

量程范围

A

0-5KPa-20KPa

B

0-20KPa-70KPa

C

0-70KPa-350KPa

D

0-200KPa-700KPa

E

0-0.7MPa-3.5MPa

F

0-2.0MPa-7MPa

G

0-7MPa-35MPa

H

0-20MPa-100MPa



代码

精度等级

0.1%

0.25%

0.5%



代码

输出代号

E

4-20mADC二线

K

0-10mA

M

用户约定



代码

压力连接

R

标准型(M20×1.5

P

齐平膜

O

按用户尺寸加工



代码

选项

i

本安型iaⅡCT6

d

隔爆型dⅡBT4

T

船用型

M1

线性指示表

M2

LCD数字显示表

M3

LED显示表

Z

阻尼调整

Q

迁移

A

绝压测量

F

负压测量

C

选用陶瓷传感器(带*量程无)

S

散热器及过程连接件

Y

用户约定
