全释涡轮流量计，让产品知识变得简单易懂

　　涡轮流量计是常用的流量测量仪器，同时具有测量精准、操作简便、性能稳定、使用寿命长等有优点。

　　涡轮流量计是作为一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

　　涡轮流量计主要有两部分组成：

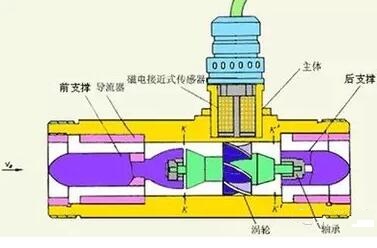

　　涡轮流量计的结构：

　　涡轮是用高导磁系数的不锈钢材料制成，叶轮芯上装有螺旋形叶片，流体作用于叶片上使之旋转。

　　导流器用以稳定流体的流向和支撑叶轮。通常选用不导磁不锈钢或硬铝材料制作。

　　磁电感应转换器由线圈和磁铁组成，用以将叶轮的转速转换成相应的电信号。

　　涡轮流量计的外壳由非导磁不锈钢制成，用以固定和保护内部零件，并与流体管道连接。

　　前置放大器用以放大磁电感应转换器输出的微弱电信号，进行远距离传送。

　　工作分解式详述原理：

　　信号放大器的工作原理

　　切割磁力线在叶片上产生感应电势，耦合到线圈上产生信号，经放大后输出。

　　涡轮流量计工作原理

　　流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定。

　　在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器,由永久磁钢和线圈组成,的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号。

　　此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。

　　涡轮流量计优点：

　　1.精度高:液体0.15%~0.5%,气体1%~1.5%

　　2.重复性好:0.05%~0.2%;

　　3.量程比宽:10~50:1;

　　4.脉冲信号输出,抗干扰能力强;

　　5.耐压高、压力损失小、反应速度快;

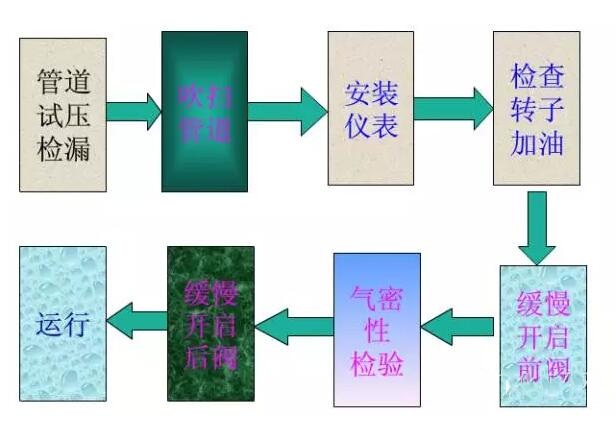

　　涡轮流量计安装：

　　除特殊设计涡轮流量传感器应水平安装;

　　涡轮上游和下游直管段长度应分别大于10D和5D;

　　流体流动方向应和传感器上的箭头指向一致;

　　在传感器上游安装过滤器避免流体中杂质的影响;

　　测量易气化液体,应安装消气器;

　　流体不能完全充满管路时,应安装背压管;

　　调节阀、温度计、压力计等应安装在涡轮下游;

　　为检修方便、应设置旁路管道。

　　安装条件及位置

　　安装管路系统

　　涡轮流量计的维护：

　　定期拆洗，并检查各部件；

　　1.注意轴和轴承磨损情况，并及时更换磨损了的轴和轴承；

　　2.注意每运行一年，应进行全面检查、检定仪表系数。

　　3.传感器拆下不用时，应在清洗后两端加保护套、妥善保存。
