电磁流量计在选型时要点测量中不稳定因素分析

      随着电子技术的发展电磁流量计也是迅速发展起来的新型流量测量仪表，发展至今已经有了很多类型的流量计产品。电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等。

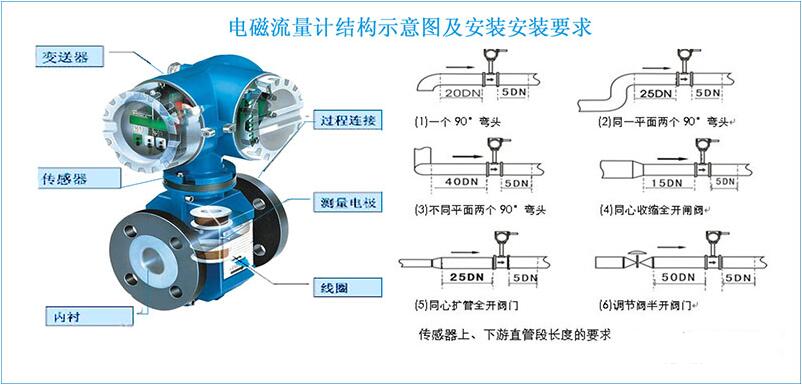

　　电磁流量计是根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器，主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

　　那么用户应该如何选择电磁流量计产品呢?下面小编就来具体介绍一下电磁流量计的选型要点，希望可以帮助到大家。

　　1.流量计类型的选择

　　电磁流量计按结构形式分为分体型和一体型两种类型。选择分体型还是一体型的基本原则是：当流量计在复杂环境条件下(如在高温流体、爆炸性气体及存在剧烈震动的场所和水有可能淹没的场所等)使用时，应选用分体型构造。一般良好环境条件下可使用一体型电磁流量计。

　　2.口径与量程选择

　　变送器口径通常选用与管道系统和同的口径。如果份道系统有待设计，则可根据流母范围和流速来选择口径。对于电磁流量计来说，流速以2-4m/s较为适宜。在特殊情况下.如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m/s,对于易附管壁的流体，可选用流速≤2m/s,流速确定以后，可根据来确定变送器口径。变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的最大流最值，二是正常流址大于仪表满量程的50%，以保证一定的测量精度。

　　3.根据用途选择流量计

　　电磁流量计根据用途分为潜水型、防爆型、卫生型、高压型和一般型。潜水型一般用于明渠流量测量;防爆型用于可能具有可爆炸性气体环境，如经常在煤矿、化工、油田等环境下使用;卫生型的特点是容易拆卸冲洗消毒，并可快速安装，适用于食品、医药部门;高压型用于钻井循环泥浆、固井水泥浆、压裂酸化工艺的盐酸、采油工艺的高压注水等液体流量的测量与控制;一般型用于除上述之外的一般用途。

　　4.衬里、电极、接地环材质的选择(1)衬里材料的选择：在金湖电磁流量计选型中，对于有些介质如循环水、冷冻水、亚硫酸钾、低温低浓度的氢氧化钾碱液等，测量管需用316不锈钢即可，不需要加衬里。相反对于强腐蚀介质则必须增加测量管衬里。测量管常用的衬里材料有氯丁橡胶、氟塑料、氧化铝陶瓷等。在使用过程中要根据不同介质的化学性质选用不同材料的衬里。

      电磁流量计电极和接地环材料：选择电极材料时首先要考虑电极对测量介质的耐腐蚀性，其次考虑是否会产生钝化等表面效应。另外选择电极材料时还需要根据介质的化学特性选用不同材料的电极。

　　电磁流量计在测量中出现输出不稳定因素分析：

　　1、检查管内液体是否冲满？液体是否含有气泡？--传感器下游设置集气包和手动排气阀，以便于检查确认。

　　2、开始检查电磁流量传感器的管系是否有脉动流动扰动源--流动动力源是否为往复泵或膜片片泵。

　　a、加装气容室和阻流件以减缓脉动量

　　b、增加仪表阻尼量

　　检查下游泵阀是否出现猎振？如是：改善控制阀控制特性

　　检查是否有其他产生波动的扰动源？如有：就有针对性的排除扰动源。

　　3、连接与绝缘管道或防腐衬里管道时，在传感器两端加装接地环或接地短管。

　　如接地良好那么检查管道是否有杂散电流等干扰。如有干扰移动干扰源。

　　如无干扰那么检查传感器附近是否有大功力变压器等强磁场源。如有那么就改变安装位置，原理强磁场源。

　　4、检查液体物性--是否为浆液--液体电导率是否均匀--液体电导率是否过低.

　　5、检查传感器是否良好接地？

　　如没有良好接地：a、传感器及相临管道实现第三种接地（100欧以下）

　　电磁流量计是测量管道内无阻流件，因此没有附加的压力损失;测量管道内无可动部件，因此传感器寿命极长。传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗最低的流量仪表之一。
