外夹式超声波流量计中安装维护很关键

　　外夹式超声波流量计是一种常用的流量仪表产品类型，采用了现今的多脉冲技术、信号数字化处理技术及纠错技术测量数据可以更加精准。测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。

　　超声波流量计是非接触式流量计，工作原理：超声波在流体中传播时其传播速度要受到流体流速的影响，通过测量超声波在流体中传播速度可以检测出流体的流速而换算出流量来。以使用最广泛的时差法超声波流量计为例，当超声波在流体中传播时顺流方向超声波的传播速度会增大、逆流方向则减小，即同一传播距离就有不同的传播时间，再利用传播速度之差与被测流体流速之关系求取流速而换算出流量。即当超声波束在管道内水介质流动方向上的“上游传感器”与“下流传感器”之间传播时，水的流动会使超声波束的传播时间相对于静态传播产生一个微小变化，并且这个传播时间的变化与水的流速成正比测量原理。

　　其关系的理论表达式如下式：V＝MD/sin2θ×△T/TupTdown

　　其中，M—为超声波束在水中的直线传播次数

　　θ—为超声波束与水流动方向的夹角

　　Tup—为超声波束在正方向上的传播时间（由上游传感器到下游传感器间的传播时间）

　　Tdown—为超声波束在逆方向上的传播时间（由下游传感器到上游传感器间的传播时间）

　　△T＝Tup－Tdown

　　外夹式超声波流量计具有准确、稳定、操作简便等特点在市场上广受好评。多用于大管道流量的测量，使用方便，只需将传感器按规定方式夹在管道上就可以测量，无需破管道，而且测量精度比较准确。采用IP68防护的传感器探头使用寿命更长，5-6年内不用更换可稳定工作。

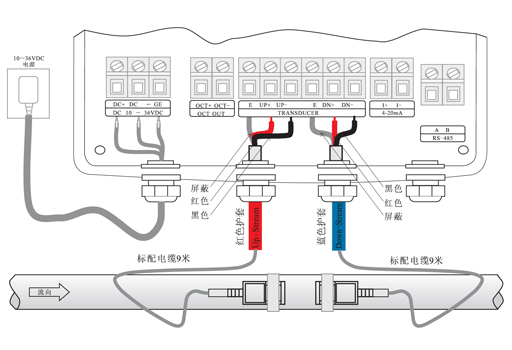

　　外夹式超声流量计，对安装人员要求高，安装的水平直接影响测量精度，日后维护工作多，长时间运行后，耦合剂失效，或传感器位置改变都会影响测量，需定期维护。选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

　　1、选择管材应均匀致密，易于超声波传输的管段；

　　2、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；

　　3、安装点上游距水泵应有30D距离

　　4、要有足够长的直管段，安装点上游直管段必须要大于10D（注：D=直径），下游要大于5D；

　　5、流体应充满管道；

　　6、管道周围要有足够的空间便于现场人员操作。

　　超声波流量计在安装之前应了解现场情况：

　　1．安装传感器处距主机距离为多少；

　　2．管道材质、管壁厚度及管径；

　　3．管道年限；

　　4．流体类型、是否含有杂质、气泡以及是否满管；

　　5．流体温度；(插入式传感器管道压力)

　　6．安装现场是否有干扰源（如变频、高电压电缆场等）；

　　7．主机安放处四季温度；

　　8．使用的电源电压是否稳定；

　　9．是否需要远传信号及种类；

　　根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。

　　选择安装位置：管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

　　1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；

　　2、选择管材应均匀致密，易于超声波传输的管段；

　　3、要有足够长的直管段，安装点上游直管段必须要大于10D（注：D=直径），下游要大于5D；

　　4、安装点上游距水泵应有30D距离；

　　5、流体应充满管道；

　　6、管道周围要有足够的空间便于现场人员操

　　外夹式智能超声波流量计维护与保养问题的解决：

　　1、超声波流量计探头使用一段时间，会出现不定期的报警。尤其是输送介质杂质较多时，这种问题会较常见。解决办法：定期清理探头(建议一年清理一次)。

　　2、超声波流量计输送介质含有水等液体杂质时，流量计引压管容易产生积液，气温较低时会出现引压管冻堵现象，尤其在北方地区冬季较常见。解决办法：对引压管进行吹扫或加电伴热

　　3、超声波流量计对管道的要求非常严格不能有异响否则会影响测量误差很大

　　超声波在传播过程中，由于受介质和介质中杂质的阻碍或吸收，其强度会产生衰减。不论是超声波流量计还是超声波物位计，对所接受的声波强度都有一定要求，所以都要对各种衰减进行抑制。

　　4、瞬时流量波动大?

　　信号强度大,本身测量流体波动大.

　　解决方法:调整好探头位置,提高信号强度,保证信号强度稳定,如本身流体波动大,则位置不好,重新选点,确保前10D后5D的工况要求.

　　5、外夹式超声波流量计信号低?

　　这个取决于仪表本身的技术含量,经过现场大量的测试实例证明,像管道时间长,结垢严重,管径大的问题,精川TUF-2000系列较其他外夹式超声波流量计,出信号非常快,而且信号很稳定。.

　　解决方法:对于管径大、结垢严重、建议选用品质好的外夹式超声波流量计，探头安装处管道要打磨干净,用耦合剂或耦合片排除探头与工件表面之间的空气，使超声波能有效地传入管道内，保证探测面上有足够的声强透射率.

　　6、测量介质中偶尔有气泡产生,用时差法的超声波流量计是否有影响?

　　外夹式超声波流量计有双模式,当有气泡时,可以自动转入多普勒模式去测量,当气泡消失时,会自动转入时差法测量.

　　7、仪表在现场强干扰下无法使用?

　　现场有变频器或高电压电缆场强电磁干扰

　　建议：远离变频器或高电压电缆场强电磁干扰

　　8、目前市场上外夹式的超声波流量计管径小能测到多少?温度高多少?

　　解答：现在全世界只有精川TUF-2000系列小管径能测到6mm,温度能测到550℃，像测熔盐和导热油这类工况，这是其他品牌流量计无法做到的。

　　9、怎样选择一款合适的超声波流量计?

　　解答：管道材质、管壁厚度及管径;流体类型、是否含有杂质、气泡以及是否满管;流体温度，流量计类型，是便携的还是固定在线的。

　　外夹式超声波流量计只能测量液体，如自来水、污水、海水、纯水、中水等比较洁净的液体，流量计基于微处理技术，大多采用集成电路及低电压宽脉冲发射技术而设计的。在测量技术上，为取得更高的分辨率和更大的测量范围，多使用0.1ns超高分辨率时间测量线路。它专门用于液体介质测量特别是水的测量。其显著特点是：精度等级为±1.0%，可在不停产状态下带压安装，主机既可安装于值控室还可输出电流、脉冲等标准信号并可利用RS232或RS485接口通讯进行计量数据远程传送，另外该流量计具有高可靠性、低功耗、抗干扰、安装维护方便之优点。
