工业实践中传感器使用压力变送器测量泥浆监测控制

　　压力变送器广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、工业自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。压力变送器是工业实践中最为常用的一种传感器，用于感测液体、气体的压力（包括液位和密度），然后将不易直观感知的压力信号转变成易于测量的4～20mADC标准工业信号，便于远距离传输，测量和控制。

　　泥浆型压力变送器的原理及特点

　　在实际工业生产中，泥浆、煤浆、混凝土搅拌、原油等压力监测、制药、纺织等粘稠易堵工业现场等很多地方需要用到压力变送器。但是普通的压力变送器的隔离膜片很难适应这种恶劣工况的要求，膜片与介质接触的时候，对介质的要求也都比较苛刻。陶瓷传感器的膜片质地坚硬但是比较脆，不耐硬物撞击；扩散硅传感器的金属波纹膜片弹性阻力小但是比较薄，怕硬物挤压，容易塑性变形而失去弹性。一旦有硬的颗粒冲击到膜片上，传感器就很容易被损坏了。这就对压力变送器的选择提出了很高的要求。根据以上工业现场的应用特点，我们结合多年来压力变送器的生产经验，改进了压力变送器的感测部件的结构，提出了测量泥浆压力的全新测量方法。该方法的原理是在压力传感器的感测部位增加了膜片保护装置，该装置可以非常有效的抵挡测量介质中的硬物撞击，并且对介质硬物的冲击力进行缓冲，最大程度保护压力传感器的导压膜片，延长压力传感器（变送器）的使用寿命，降低工业生产中的采购成本。

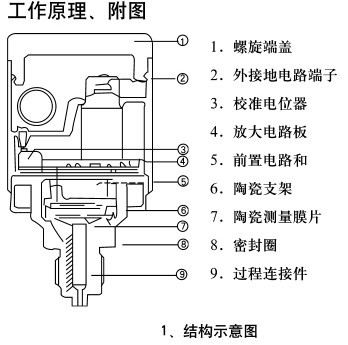

　　泥浆型压力变送器的结构原理：

　　其主要特点有：

　　⑴测量端采用特殊处理的坚固膜片，精堪的力学传递结构设计，被测介质中坚硬砂粒不会损坏隔离平膜片

　　⑵316全不锈钢材质、防堵塞结构设计

　　⑶耐腐蚀，抗震动、抗泥浆坚硬砂粒冲击

　　⑷0…1000bar压力范围的测量

　　⑸多种工业标准信号输出

　　典型应用：

　　泥浆型专用压力变送器是专为解决泥浆、煤浆、混凝土搅拌、原油油田钻井、测井中，泥浆易堵塞引压孔、强振动、潮湿等恶劣环境而特殊设计制造的,并在国内工况现场的应用中得到了很高的评价。目前主要应用于盾构机,工业泵,工程机械等设备上。

　　应用领域：

　　泥浆、煤浆、原油等监测、控制系统

　　泥浆泵、钻井立管压力检测

　　混凝土搅拌、浇注现场压力监测

　　制药、纺织等粘稠易堵、强震动工业现场

　　结束语:

　　本文介绍了泥浆型专用压力变送器的原理及应用，结构精巧，长期耐用，可靠性高，经实践应用验证，各项技术参数均达到压力变送器检定规程的要求。
