最专业正确的旋进旋涡智能流量计得结构和原理介绍

    在测量天然气流量时，由于气体的密度受温度压力参数的影响较大，一般在常温附近.温度每变化10°C密度变化约为3%.而在常压附近，压力每变化0.01MPa密度变化约为9%。因而要准确测量天然气的体积流量，就必项同时跟踪侧里天然气的工况压力和沮度，从面将不同工况下的气体体积流且转变为标准状态下的体积流里。旋进旋涡智能流量计就是革于Dr要求，在早期的旋进旋祸流量计的鉴础上开发研刹的一种流里仪表。它集沮度、压力传感粉、流童升算机、即地显示于一体.具有测量范围较宽.线性误差和重复性误差较小，可使用电他供电等优点。
    一、旋进旋涡智能流量计的峨构

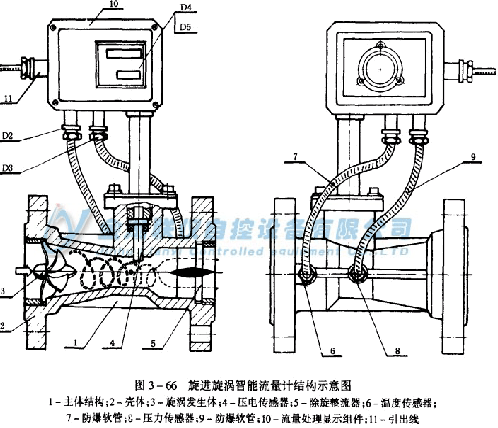

    旋进旋涡智能流量计的结构如图3一66所示。‘已主要由四大部件组成。即由流量传感器(亦称主体结构》、温度传感器、压力传感器、流量计算处理导示组成、其中流量传感器由流量计壳体、旋涡发生体、压电传感器、除旋整流器组成

    二、旋进旋涡智能流量计的原理
    进人旋进旋涡智能流量计的气体，在旋涡发土体的作用下.产生漩涡流，漩涡流在文丘里管中旋进.到达收缩段突然节流，使旋涡加速;当漩涡流突然进人扩散段后.由于压力的变化，便旋涡流逆着面进方向运动:在进功么城内该信号匆率与流t大小成正比。根据这一原理，采取通过流量传感器的压电传感器检测出这一和率信号.并与固定在流虽计亮体上的沮度传感器和压力传感器检侧出的沮度压力信号一并送人流璧计算讥中进行处理，最终显示出被侧流量在标准状态下（t=20°C，Pa=101.325KPa）的体积流最。

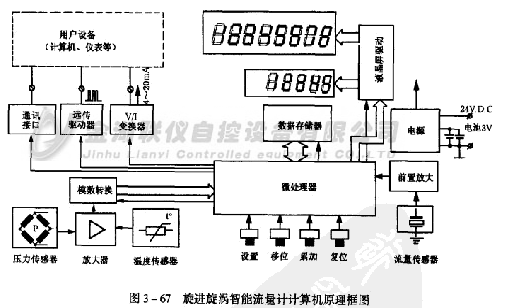

    旋进旋涡智能流量计计算机原理框图见3一67,
