电磁流量计在硫酸流量计量中的成功应用

【摘要】“硫酸”是一种无色无味油状液体，是基本化学工业中重要产品之一，也是所有酸中最常见的强酸之一。所以硫酸流量计计量对化工厂来说也尤为重要。我们的用户“云浮硫铁矿企业集团公司化工厂”之前的硫酸装置是一直使用计量槽计量，两套流量装置一套是40kt/a，一套是80kt/a，这样算得话，计量误差大并且计量槽计量设备多，肯定不利于安全操作。还增加了以后的维修费用。后来采用我公司的电磁流量计计量技术，便淘汰了计量槽。下面我们用40kt/a硫酸装置的产酸计量改造来做介绍

1、之前的硫酸流量计量槽装置，改造前的现状

计量改造前是通过计量槽来计量产酸量的，计量仪器是由浮子液位计和计量标尺组成，操作工是通过目测计量标尺上的刻度来计量产酸。浮子液位计是将产酸量转化成液位值（ｔ→ｍ），计量标尺再将液位值转化成产量（ｍ→ｔ）。浮子液位计测量精度低，无法达到准确计量产酸量的要求。计量标尺的数值标定是按硫酸密度1.84g/m3下进行的，而实际产硫酸时硫酸的密度在1.75～1.89g/m3范围变化，此误差又不能进行自动修正，累计误差就越来越大。使用计量槽来计量产酸量不仅需要上述的计量仪器，而且需要较多的附属设备，如计量槽，泵，阀门等。由此可见，使用计量槽来计量产酸量不仅费用高，维护量大，而且又不能准确计量。40kt/a硫酸装置产酸计量示意图及使用计量槽计量产酸量出现的问题统计见图1和表1。

2、计量改造的方案

　　通过多方面搜集资料，经过可行性研究和取证分析，决定使用电磁流量计进行产酸计量。

2.1、电磁流量计的工作原理

　　电磁流量计是利用法拉第电磁感应定律制成的流量测量仪表，它由现场部分的流量计传感器和控制室部分的流量计积算仪组成。流量计传感器的励磁线圈产生磁力线，当导电的硫酸介质垂直于磁力线方向流动时，电极会在与介质流动和磁力线垂直的方向上产生一个感应电动势EX。感应电动势与流量成正比，传感器再将感应电动势转化成标准电流信号（4～20mA）传送到控制室的流量积算仪，流量积算仪就可以显示当前的流量值VF。以下是电磁流量计原理图，见图2。

相关文章：电磁流量计结构原理和特点

3、计量改造方案的实施

3.1、电磁流量计的安装  点击查看：详细的电磁流量计安装规范http://www.jhlyzk.com/news/viewnews-205.html

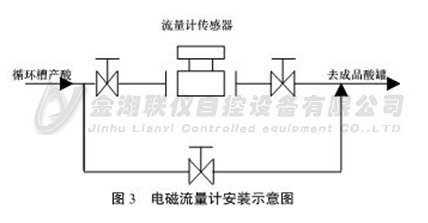

　　在现场安装电磁流量计传感器，并对产酸计量的工艺流程作出修改，要求硫酸通过电磁流量计的传感器后直接去成品酸罐，取消原有的计量槽、输送酸泵，缩短产酸管长度。安装和验收时严格按照文献中的要求及工业自动化仪表安装及验收规范的标准执行。安装示意见图3。

3.2、电磁流量计的调试

　　在节制室装置流量积算仪，敷设流量计电缆。先对流量计的测量上、下限、流量系数等参数的进行设定后再对流量计进 行整机调试。调试步调与要求依照文献[3]的内容进行，流量计调试及格后就可以在线运用。

3.3、电磁流量计的正式投运

　　投运前，翻开流量计传感器的上、下流阀，封闭旁路阀，电磁流量计对产酸计量。至此，计量革新完成。

4、计量革新后的结果反省

　　电磁流量计自2006年1月开端投入运用后，其结果很好，能大大进步产酸计量精确性，防止了不用要的误报产量，有利于车间更好地进行出产治理。在2006、2007延续两年的产酸计量数与实践清点数只相差120t，而2005年的计量误差数是1200t，可见革新后的计量精度进步10倍，计量误差大大削减。操作工运用电磁流量计计量后可以随时监控产酸量，对产酸进行科学节制。操作工以前要在现场进行读数、现场操作，现只需在节制室就可以对现场了如指掌。劳动强度大大减轻，任务效率大大进步。

　　革新后的产硫酸流量计量设备只要电磁流量计，已作废计量槽及相关隶属设备，此项可少支出20万元设备费用和每年快要2万元的设备维护费。而电磁流量计运用刻日长，维护便利，只需按期反省校验，运用至今末呈现任何以障，可见电磁流量计使用于硫酸出产计量中是非常成功的。

5、结语

　　在运用硫酸流量计来计量产酸时，要留意硫酸介质的温度应在流量计的温度测量局限内；装置地址、介质的组分及操作压力要相对不变；此外，还该当留意准确的装置方法及依据操作流量选择适宜的口径。电磁流量计按期校验是确保计量精确的要害，特殊是仪表特有的温度－密度赔偿功用必需运转正常。不然仪表计量精度下降，甚至仪表无法正常计量。电磁流量计在产酸计量中成功使用后，云浮硫铁矿企业集团化工场已将这项技能在80kt/a硫酸安装中推行运用。当前已有多家化工场到该厂观赏进修后也采用了这项新技能。应用电磁流量计来计量产酸，投资小，奏效大，影响深远，值得研讨推行。
