安装合适的孔板流量计所要的结构与设计

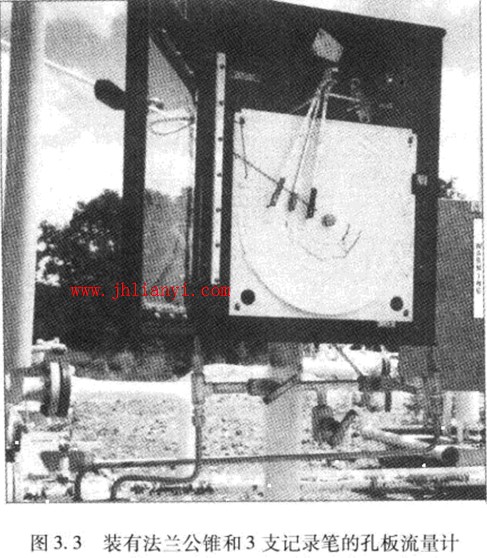

    图3.3是一个典型的孔板流量计的安装，它由流员计设备和记录设备组成。本章讨论要安装一个合适的流址计所需要的一些设计和结构上的考虑。
    孔板流量计通常安装在气体与液体分离器的下游，这样可以保证液体从气体中分离出来，并.几可提供一个较低的操作压力。
    管线公锥和法兰公锥都是在这一行业里标准的公锥，但它们是有区别的，主要在流体管线上的安装的位置不同。法兰公锥是这样安装的，两侧公锥的位置距孔板的距离为 1 ft。标准的管线公锥安装方法是，上游的公锥位置距孔板的距离是在2.5倍的管线直径，下游公锥位置距孔板的距离是8倍的管线直径。从图3. 1可以看出相对位置。

    图3.3所示的是一个长久安置使用的孔板流量计。在永久性装置生效之前，通常使用装在拖车或滑动底座的仪器对新井进行测敏。

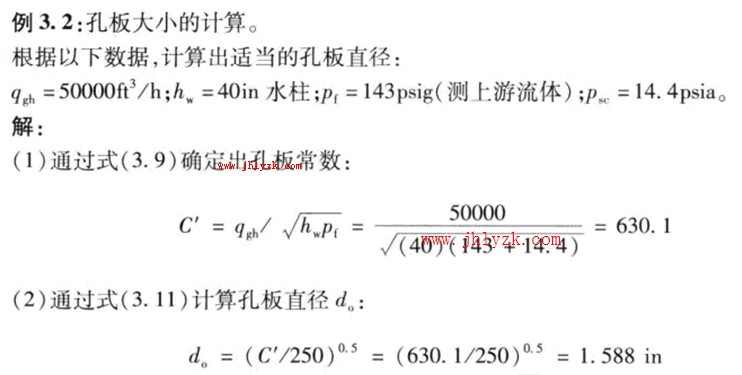

    在孔板流量计设计上，主要考虑的一条因素是:设置孔板开口的大小和流量计的运行管线。如果式((3.9)通过估计9,,h,h、和P，来推导C'，那么孔板大小可估计为:

    在生产测址中，最小的流I止计使用的内径一般是孔板的1.5倍，而且很少有小于3in标称直径的。可以通过调整孔板使h，和P，保持在需要的范围内。
    在确定安装孔板大小时有一些经验法则:①h。的数值不应超过Pr;②流』;〔计导管内径至少比孔板直径大1/3;③记录笔的位置应在记录纸中间60%的位羚。
    记录仪(图3.3)记录h.和Pf。记录图有线形和平方根两种形式的图，见图3.4。现代的记录仪使用传感器记录压力，并可以得到数字化的经过溢度校正的累积流员速度。然而，机械的记录图仍然在实际生产中大址使用。
