差压式流量计量测量原理图文说明

    如果在封闭电磁流量计管道内放一个流通面积小于管道截面积的阻流件，当流体绕行限流件时就会形成流态上的局部收缩(阻流件也称节流件)，在收缩处流速增加、静压力下降、限流件前后压力发生变化形成一定压差。
    流体通过阻流件区时发生流速、静压力和流态变化，而这种变化将随流址的大小而不同，或者说，流量可用压差大小来表征，因此在特征尺寸、形状、测压位置及节流件前后直管段、流体流态一定时，流量9.和节流件前后压差AP之间存在一定的函数关系。
    目前常见的节流件有标准孔板、标准喷嘴、文丘里管和文丘里喷嘴等，见图6一1

一、孔板流量计测量原理

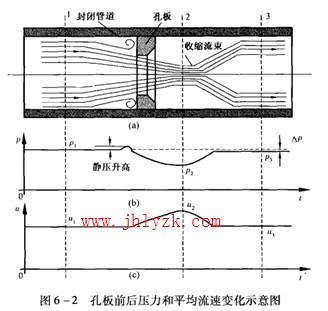

    从图6一2(a)中可看出，流体在标准孔板前已开始收缩，当通过孔板后某一点收缩至最小流束截面，此时平均流速达到最大位。然后流束逐渐扩大到充满整个封闭管，流体流速渐而恢复到孔板前来液速度。由于封闭管道内壁与孔板垂直角的回挡作用，流体将产生局部涡流，并使此处对内管壁的静压有所升高，见图6一2(b)。静压上升的大小与涡流发生数有关，或者说，与流速有关。流体通过孔板后，静压迅速降低直至流体收缩到最小流束截面，此后逐渐回升到比孔板前略低的压力继续流动。数值AP是节流件特有的不可恢复压力差。我们知道流体具有的总机械能是守恒的，即不论流体在封闭管道中如何改变流态，任意两点处的机械能总量是相等的。不可恢复压力差却这部分能址将变成热址散容在流体中。为了减少这部分损失，人们采用喷嘴、文丘里管等节流件，尽s'it降低局部涡流发生数，以达到减少压损的目的。
