电磁流量计给出的磁选设备的结构说明

    电磁流量计研究后发现，强磁场磁选机必须具有一个离的磁场强度和高的磁场梯度，为了满足这一要求，必定选择一个合理的进路型式。
    目前国内外使用的强进选机的进路型式如图4-1所示。前两种类型，常用于干式强进选机中，后四种类型均用于湿式强磁选机中。
    磁选机磁系产生的磁通包括有工作间隙中的有效磁通和妇磁通两种，在磁选机的磁路中希望诵磁通愈小愈好。

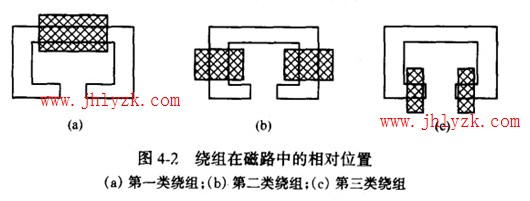

    翻磁的大小与磁路中绕组的位It，工作间隙的大小有关。绕组一般愈接近工作间隙、磁势的利用越好.m磁就越小。以图4-2绕组在磁路中的不同的相对位且为例，第一类型瀚磁较多，第三类型漏磁较少，它的翻磁约相当为第一类的三分之一，第二类型的甜磁介于第一和第三类之间.漏磁系数K一般为1.3--3.0(漏磁系数是总磁通与有效磁通之比值)。以上一段内容是由涡街流量计进行的现场认证

    实验证明，尽管三种磁路绕组都放置在磁极头处，但是方框磁系和日字形磁系的磁路较长，磁路的几何形状不利于进力线通过，因而泥磁大.磁场强度不易提高。环状磁路相当于电机的磁路，铁心断面积能充分利用，翻磁较小，因此磁场强度较高。由此可知.为保证形成足够的磁场强度和磁场梯度、合理利用磁源，应尽I缩短磁路，减少翻磁。
    传统的常规磁路，无论哪种类M，原则上是采用图4-3(a)的结构。分选空间的磁能绝大部分是由磁极提供。由于磁路有磁阻.磁能传透到分选空间时，磁动势必有部分损失在克服进路上的磁阻，同时构成进路的铁心会使设备结构笨重，所以对于孔板流量计合理利用磁能，减少磁路的重t和漏磁，就成为强磁选机进一步发展的方向之一。目前新型的磁路是直接利用线圈内腔作分选空间。如图4-3(b)所示，把扼铁包在线圈的外面。即是外包铁壳磁扼的螺线管，这就大大的提高了磁能的效益.当用同样的安匝数，同样的工作条件，新磁路达到的进场强度比老磁路大得多，从图4-4看出，当安匝数为50 x10`时，传统磁路磁场强度仅104Oe已饱和，新磁路的场强可达2 x 104
