差动电感远传式压力变送器详细结构原理

    远传式压力变送器将被测压力值转变成电信号，‘转变方法是利用某种机械和电气元件实现的，如采用压磁式方法、压电式方法、电容或电感式方法、电阻应变式方法等。这类仪表的优点是测量元件的动态性能好，适于测量快速变化压力成脉动压力，并且可实现远距离侧最。目前小型工业锅沪用得较多的是差动式电
感远传压力变送器。下面详细介绍YST-II型差动式压力变送器。
        一、袭动式电感远传压力变送器的结构原理

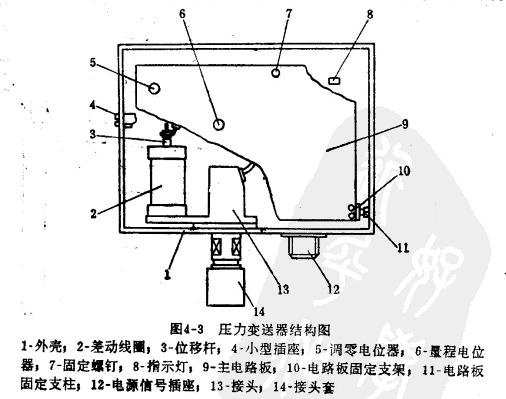

    变送器结构如图4-3所示。当被测压力未引入变送器时，弹资管自由端无位移，与弹簧管自由端相连接的位移杆3也无位移，铁芯处于差动线圈2的中间位置。差动线圈次级的两个线圈由于对称，感应出来的两个电势相等。由于对称的两个次级绕组反向申接，所以经整流后相加的输出电压为零，与变送器配用的二次仪表指示为零。
    当被浏压力进入变送器内的弹簧管测量元件时，弹簧管在被侧压力作用下自由端产生位移，其位移量与被测压力成正比。弹黄管通过位移杆，使铁芯向上移动，从而使差动线圈二个次级感应电势失去平衡而产生输出电势，此电势经相敏整流、’阻抗变换后以。0~30mv，(0-50mv)信号输送到二次仪表。

    图4-4是仪表电气线路原理图。压力变送器接入220V, 50H:的交流电源，经电源变压器B,降压后次级以三组电源输出，第一组供指示灯用;第二组经整流、稳压及电容滤波后输出土15V直流电源，作为线性组件I仇工作电探，第三组电源经D,-D.桥式整流、Cy滤波后由IC:产生稳定的直流电源，电容CS. C7为防止IC:自激而设置。T1. 72, Ro. RIO,  R11.  C11.C12. Cl:及变压器B,的初级组成振荡器，产生幅值稳定的交流电压作为差动线圈的激励电源，它的振荡颇率由初级线圈电感和电容Cll.  C12. C13所决定。T,起相敏整流作用，采JER二极管是为了避免温度对半导体元件影响而引入误差。R12. R,:及Wl是相敏整流的主要负载，通过调整分:可减小由差动线圈其它元件不对称所引起的失真。IC,是电压跟随级，主要起阻抗变换作用，使检测的压力信号与外接二次仪表相匹配，增强二次仪表的互换性。CIO,CIO, R21是IC:的相位校正网络，W,, W、分别用来调整量程和零位。R,.起零位自动补偿作用.R7可消除弹性元件的刚度受温度的影响。.7I,. C11. C1，可提高整机的稳定性。
