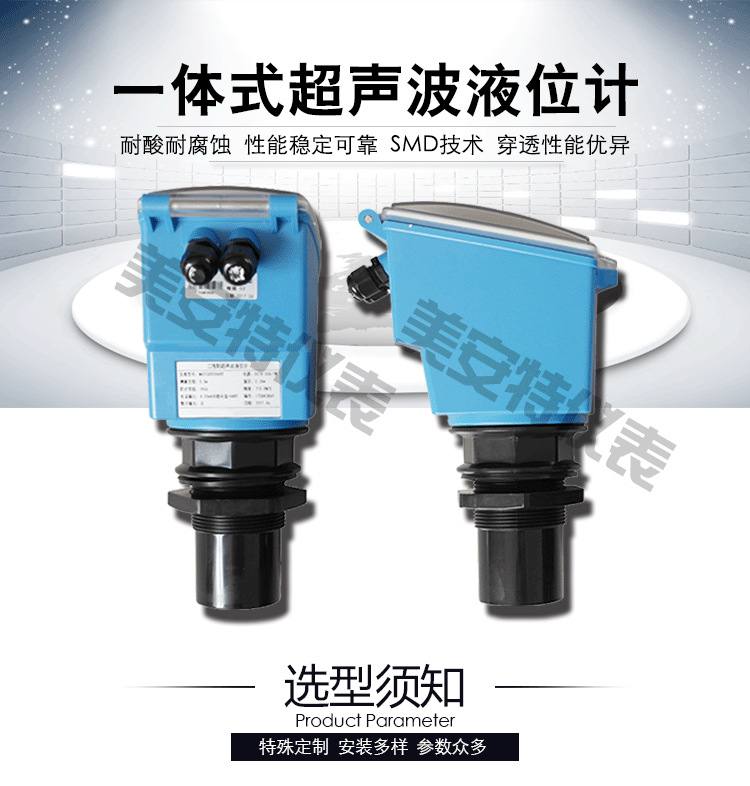

一体式超声波液位计

一体式超声波液位计

产品说明:超声波液位计的原理是测量一个超声波脉冲从发出到返回整个过程所需的时间。
应用场合:
一体式超声波液位计广泛用于罐体、水池、水库的液位和体积测量,也可用于明渠的流量

全国咨询热线:

18936757575

  • 产品说明



超声波液位计的原理是测量一个超声波脉冲从发出到返回整个过程所需的时间。
应用场合:
一体式超声波液位计广泛用于罐体、水池、水库的液位和体积测量,也可用于明渠的流量测量。在实际使用中,很多界面无法接触,如:对测量设备产品有腐蚀(酸、碱)、对测量设备有污染的场合(下水道),或在测量装置上产生粘附物的物质(粘合剂)。由于一体式超声波液位计测量技术基于非接触的超声波原理,所以一体式超声波液位计适合于那些无法用物理方式接触的液体及料位位置。

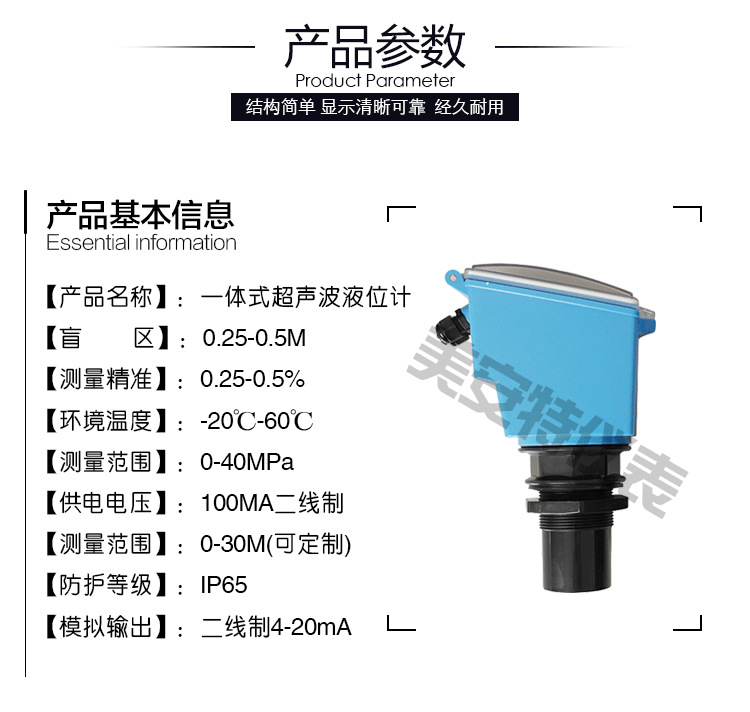

技术参数:
量程 4m、6m、8m、10m、15m、25m
传感器材质 PP、PVDF、PTFE、不锈钢(DIN1. 4571, AISI SS316Ti)
发射角 5°~ 7°
外壳材质 塑料:PBT玻璃纤维,阻燃剂(DuPont¨)铝制:防尘涂层
工作温度 PP,PVDF,PTFE型:-30℃~+90℃ ;不锈钢型:-30℃~+100℃(可承受CIP 120℃可耐2小时清洁)
环境温度 -30℃~+60℃ (配SA-100编程器),-25℃~+60℃并避免阳光直射
压力(绝对) 0.5~3bar(0.05~0.3MPa) 不锈钢0.9~1.1bar (0.09~0.11MPa)
密封条材料 PP型:EPDM;其它型号:FKM(VIton)
防护等级 传感器:IP68(可浸入水中);外壳:IP67(NEMA6)
供电/功耗 高压型:85~255VAC/6VA;低压型:10.5~40VDC/3.6W,10.5~28VA/4VA
准确度 ±(0.2%测量距离,+0.05%量程)
分辨率 测量距离:<2m: 1mm,2~5m: 2mm,5~10m: 5mm; >10m: 10mm
输 出 模拟输出:4~20mA,600 Ohm
触点输出:250VAC,3A
计算机:RS485(可选)
HART(可选)
显示(SAP-100): 6位,图形,用户LCD
电气连接 2×Pg16或2~1/2”NPT;导线截面:0.5~2.5mm2
电气防护 铝外壳:Class I,塑料外壳:Class II。
仪表安装原则:
1)传感器发射面到最低液位的距离,应小于选购仪表的量程。
2)传感器发射面到最高液位的距离,应大于选购仪表的盲区。
3)传感器的发射面应该与液体表面保持平行。
4)传感器的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.3m以上。
6)若传感器发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者可以将管子直接到罐底,管径大于80mm,管底留孔便于液体流入。
