电动膜片式差压变送器的三种膜片形式的图文概述

什么是电动膜片式差压变送器，简单的来讲就是差压变送器的受压变形元件是一种片状薄膜构成的。那么这种片状薄膜到底是什么样子的呢？我们来看下图就知道了。

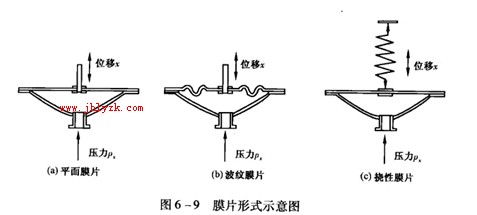

    在上图中，可以明显看出平面膜片是最简单的一种，它由金属薄板沿周界平焊在仪表基座上，当压力
Px，通人膜片一侧时，膜片中心产生位移，被测压力大小不仅和膜片直径、厚度及材料性质有关，而且和位移:的大小有关，在位移x较小时，可近似视为与压力Px成线性函数关系。平面膜片适用于较高压力测试。

挠性膜片的中心山两块金属片夹持，其中一端用弹簧连接在仪表基座上，当压力在膜片一侧时，膜片中心产生位移，弹簧被压缩。由于挠性膜片只起隔离被测介质的作用，待测压力或压差Px完全由弹簧来承受，所以位移x和压差Px为线性函数关系。该膜片适用较低压差或真空测试。

波纹膜片是最常用的一种，它和平面膜片不同的是，金属薄板被压成规则波浪形，其中有三角形、梯形或正弦波形等，当被测压力Px引人时，相对增加中心位移x的数值，使仪表的分辨率提高。中心位移x的值和膜片直径、厚度、材料性质、波浪形状、数目等有关。该膜片适用于低压测试。



---
