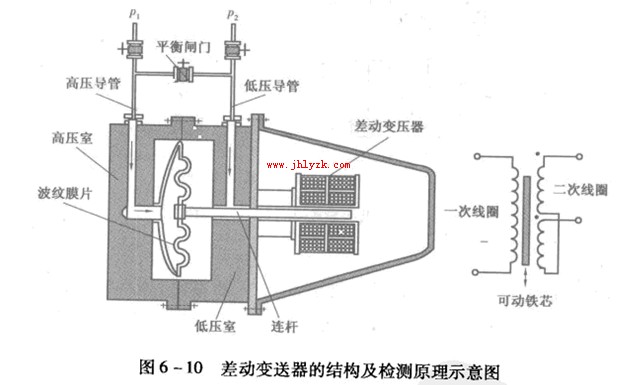

电动膜片式差动变送器的结构及检测原理示意图

电动膜片式差动变送器应用也非常广泛，但是对于它的结构原理很多人还不是很清楚，这里联仪自控技术员为您做下详细说明并附带结构图如下。

    当平衡闸门打开时，经导压管分别引人的高、低压进人高、低压室，此时压力平衡，波纹膜片不受作用，连杆静止，差动变压器二次线圈产生的感应电动势相位、大小对称，输出电压为零。

      缓慢关闭平衡闸门，高、低压室逐渐形成压差移动，引起磁通变化，连杆及可动铁芯在压差作用下，向图中右侧，导致差动变压器二次线圈产生的感应电动势产生差异,输声电压不再为零，其输出值正比于压差变化以及流量变化。
    而且目前联仪自控市场上的电动膜片式差动变送器的测量精度可达正负0.5%。欢迎用户前来选购。

---
