装配式热电偶结构示意图与薄膜热电偶结构示意图

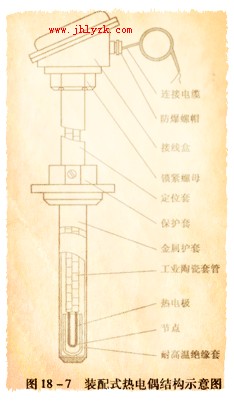

    装配型热电偶主要用于气体、蒸汽和液体温度的测量，其中包括棒形、角形、锥形等。从安装方式看，有固定法兰式、活动法兰式、固定螺纹式、焊接固定式和其他固定式等儿种。装配式热电偶结构示意图见下图所示。

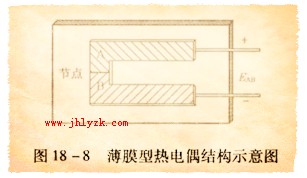

    薄膜热电偶是采用真空燕镀方法，将两种不同热电极材料蒸镀到耐高温无机绝缘墓板上制成的。厚度极薄，仅儿微米。其主要特点是:热容量小、响应速度快，便于敷贴在不适宜安装其他热电偶的狭小场合，可测陡微小面积的瞬变温度。见图18一8所示。
