补偿导体的应用,结构以及电气原理示意图

    我们知道热电偶测量温度的机理是墓于两节点之间一的温差，这就提示出热端的温度场应尽量远离冷端，以免受到影响而使测址准确度下降。
    实际测温时，由于热电偶长度有限，冷端a度将直接受到沮度场以及环境温度的影响。例如，热电偶安装在加
热炉壁上，冷端置于接线盒内，溢度场的每一热传导波次将引起炉壁周界附近的温度产生波动，这种不可避免的温度变化白然波及到接线盒内的冷端.造成测量误差。当然，我们可以在制作时将热电偶加长减少其影响，但这无疑会增加成本投人，经济上得不偿失。所以工业上一般采用补偿导体来延长冷端的长度，使其远离被渊温度场。

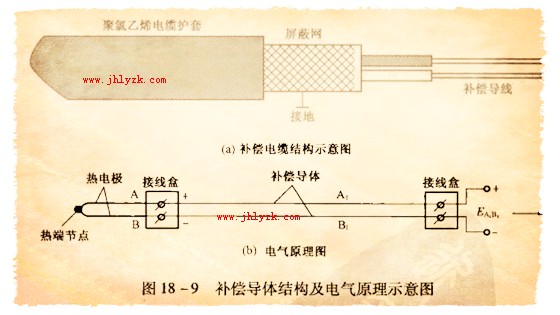

    补偿导体测温电路如图18一9所示。

    补偿导体是两种不同金属材料制成的，多为铜的合金。它们之间的自由电子密度比与所配热电偶的自由电子密度比相等，所以补偿导体在一定温度范围内，与热电偶的测量灵敏度相同，即具有相同的温度一热电势关系，即Eab（t，t0）=Ea1b1（t，t0）

    使用补偿导体后，可延长测量距离，即使温度度场温度变化将会波及补偿导体，但由于(18-3)式所揭示的正比关系，也不会影响冷端的测量准确度。
