热电偶温度计工作原理以及公式说明

     热电偶温度计是利用两种不同材料所组成封闭回来的热电效应测量温度或温度差的，如下图所示，两种不同材料的导体A和B，两端连在一起，一端温度为T0，另一端温度为T，这个回路中将产生一个与温度T、T0油罐的电势EAB(T，T0)。如此构成的热电变换原件叫做热电偶，称A、B二导体为热电极。假定T>T0，两个接点钟，热端T称为工作端，冷端T0称为自由端。
    上述热电效应现象是塞贝克1823年发现的。后来研究指出，热电效应产生的电势是由Peltier效应和汤姆逊效应引起的。
    各种导体中都存在着大量的自由电子，不同导体自由电子密度不同，当两种金属接触时，在结点就要发生电子扩散。电子密度大的金属失去电子而具有正电位，电子密度小的金属由于接受电子而具有负电位。扩散达到动态平衡时，将机油一个稳定的接触电势，这一现象便称为peltier效应。

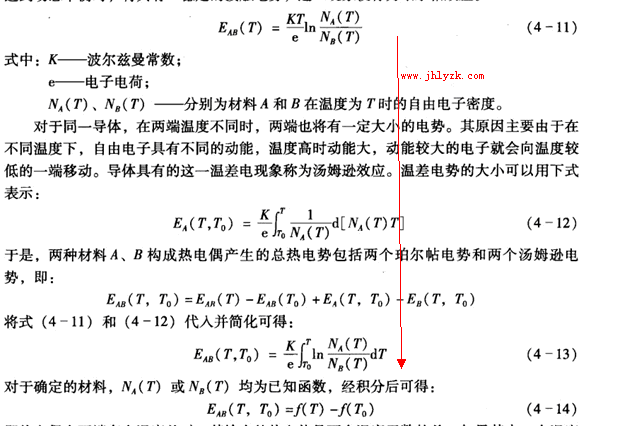

即热电偶在两端存在温度差时，其输出的热电势是两个温度函数的差，如果其中一个温度为常熟时候，这个热电势就将是温度的单一函数。
