常用热电偶结构类型以及普通热电偶特性表

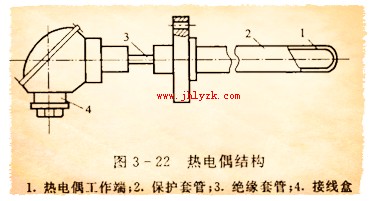

    常用的热电偶，随测温场所的要求不同，其外形虽大有差异.但其基本结构通常均由测N热电偶、绝缘套管、保护套管和接线盒四个部分构成(图3一22).
    测温热电偶的电极是温度测量精度的重要保证，为了保证工作的可靠性和足够的测N精度，必须对热电极材料进行严格的选择。工程技术领域对热电极材料的一般要求如下:
    (1)配成对的热电偶应有较大的热电势，并且热电势与温度有良好的单值线性函数关系;
    (2)在测温范围内要有足够稳定的物理、化学性能。并不易被氧化或腐蚀;
    (3)电限温度系数小.电导率高;
    (4)复现性好，工艺性和互换性优良，并应有较好的韧性，便于加工成丝。

表3一1列举了几种国产热电极材料构成的普通热电偶特征。
                                表3一1国产普通热电偶特性

    为了防止两根热电极丝短路，需采用绝缘套管将两根热电极丝隔开。绝缘套管的材料，一般可根据被测谧度的范围来确定。
    目前已形成商品的热电偶传感器结构种类繁多。在进行热电偶的选型设计时，一般可从热电偶传感器的结构特征人手.选用普通热电偶、恺装热电偶或薄膜热电偶等类型;也可根据不同用途，分别选用表面热电偶、快速热电偶、多点式热电偶或真空热电偶等类型。
