普通型差压式液位计的结构与测量原理概述

    当测量密闭容器的液位时，若可忽略液面上部气压及气压波动对测量的影响，可直接采用压力计式液位计;若不能忽略上述因素的影响，则应采用差压式液位计进行测量，此时，容器底部受到的压力除了与液位高度有关外，还与液面上的气体压力有关。

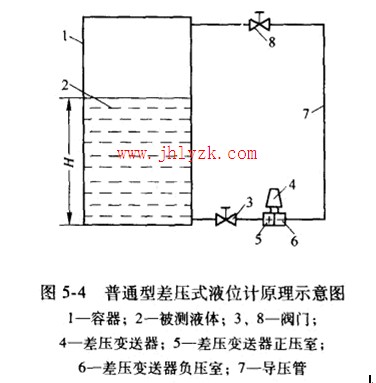

    差压式液位计采用差压变送器，其结构如图5-4所示。图中，差压变送器的正压室与容器底部取压点(零液位)相连。负压室与液面以上空间相连，若差压变送器与容器底部不位于同一水平线，则应根据它们之间的相对位置，进行修正。差压变送器正压室的压力为

                                    p正 = PgH+Pa

                         (5-2)

式中P正—差压变送器正压室的压力，Pa;

      Pa：容器中液面上的气体压力，Pa.

    差压变送器的负压室与气体取压口虽然不位于同一水平线上，但因为气体密度较小.二者由于高度差而造成的静压差也很小，可忽略不计，则负压室的压力为

                                        P正=Pa

                           (5-3)

式中P负—差压变送器负压室的压力，Pa

    两室的压差为

                                P差=P正一P负=pgH

                                                                (5-4)

同压力计式物位计一样，差压式液位计http://www.jhlyzk.com/products/viewproduct-365.html的示值除了与液位高度有关外，还与液体密度和差压仪表的安装位置有关。当这些因素影响较大时，必须进行修正。
