探讨研究关于压力式物位计与差压式液位计的量程迁移

无论是压力计式物位计还是差压式液位计都要求取压口(零物位)与压力(或差压)测量仪表的人口在同一水平高度，否则会产生附加静压误差。但是，在实际安装时，不一定能满足这个要求。如地下储梢，为了读数和维护的方便，压力表不能安装在所谓零物位的地方;采用法兰式差压变送器时，由于从膜盒至变送器的毛细管充以硅油，无论差压变送器在什么高度，一般均会产生附加静压。在这种情况下，可通过计算进行校正，更多的是对压力计物位计或差压式液位计进行零点调整，使它在只受附加静压(或静压差)时输出为“0"，这种方法称为“量程迁移”。

1、无量程迁移

    “无量程迁移”主要指以下两种情况:

    (1)对压力计式物位计，压力表与取压点(零物位)处于同一水平位置，如图5一2所示。

    (2)对差压式液位计，如图5-4所示，将差压变送器的正、负压室分别与容器下部(零液位)和上部的气体取压口相连通。虽然负压室与气体取压口不处于同一水平线上，但因为气体密度较小，二者由于高度差而造成的静压差也很小，可忽略不计。

2、负量程迁移

    在实际应用中，常遇到以下两种“负量程迁移”情况:

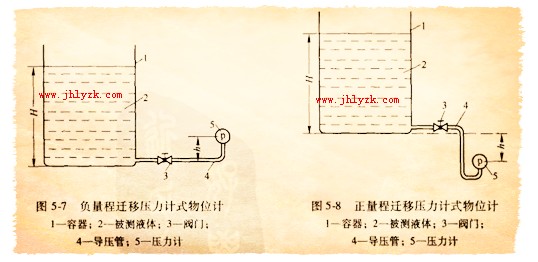

(1)对压力计式物位计，由于现场条件的限制，压力表比容器底(零物位)高h，如图5一所示。则压力计示值为           p = Pg ( H一h)                              (5-7)
