弹性压力表的弹性元件结构与示意图介绍

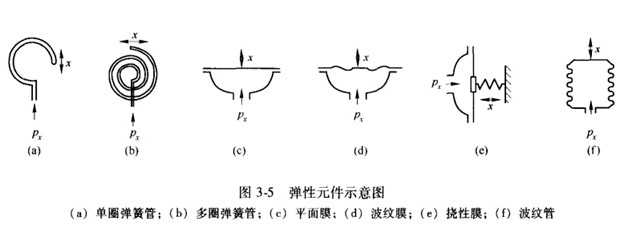

      弹性元件是弹性压力表的测压徽感元件。同样压力下，不同结构、不同材料的弹性元件会产生不同的弹性变形。其材料通常使用合金结构钢.如镍铬结构钢、镍铭相结构钢等，也有使用碳钢、钢合金和铝合金的，不同的弹性元件所适用的侧压范围有所不同。工业上常用的弹性压力计所使用的弹性元件有以下3种:膜片、波纹管和弹黄管.结构如图3一所示。

    弹簧管是由法国人波登发明的，所以又称为波登管。它是一根弯成270°圆弧的、具有椭圆形(或扁圆形)截面的空心金属管子，如图3-6所示。管子的自由端B封闭，管子的另一端A开口且固定在接头上，空心管的扁形截面长轴2a与和图面垂直的弹簧管几何中心轴00平行。弹簧管结构简单，测量范围最高可达109 Pa，因而在工业上应用普遍。弹簧管有单圈和多圈之分，多圈弹簧管自由端的位移量较大，测量灵敏度也较单圈弹簧管高。
    当被侧介质从开口端进人并充满弹筱管的银个内腔时，椭圆截面在被侧压力P的作用下将趋向国形，即长半轴。将减小，短半轴‘将增加。由于弹簧管长度一定.使弹簧管随之产生向外挺直的扩张变形，结果改变弹簧骨的中心角.使其自由端产生位移，由B移到B,.如图3一中的虑线所示。若输人压力为负压时.B点的位移方向与BB，完全相反。
    弹狡管既可以直接带动传动机构就地显示，又可以接转换元件将估号远传。根据弹性元件的各种不同形式，弹性压力计可分为相应的各种类型。

作者：差压变送器@l联仪自控2012年6月6日 第四次修订

转载请注明出处。
