压力表安装之取压口的选择方法与技巧

    要保证压力的准确测量，不仅要依赖于测压仪表的准确度以及压力表安装，而且还与压力信号的获取、传递等中间环节有关。因此应根据具体被测介质、管路和环境条件，选取适当的取压口，并正确安装引压管路和测量仪表。下面仅介绍静态压力测量的一般方法。
    3.8.2.1取压口的选择
    取压口的选择应能代表被测压力的真实情况。安装时应注意取压口的位置和形状。
    A取压口位置
    (1)取压点应选在被测介质流动的直线管道上，远离局部阻力件;且不要选在管路的拐弯、分叉、死角或其他能形成漩涡的地方。

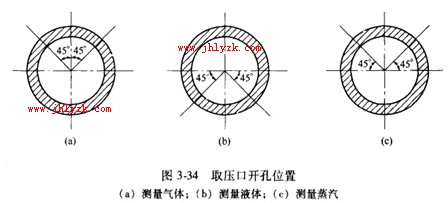

    (2)取压口开孔位置的选择应使压力信号走向合理，以避免发生气塞、水塞或流人污物。具体说，当测量气体时，取压口应开在设备的上方，如图3一4(a)所示，以防止液体或污物进人压力表中，以避免凝结气体流人而造成水塞;当测徽液体时，取压口应开在容器的中下部(但不是最底部)，以免气体进人而产生气塞或污物流人，如图3-34 ( b )所示;当测量蒸汽时，应按图3一4(c)所示确定取压口开孔位置，以避免发生气塞、水塞或流人污物。

(3)取压门应无机械振动或振动不至可:引起测量系统的损坏。
(4)测量差压时，两个取压口应在同一水平面上以避免产生固定的系统误差。
(5)导压管最好不伸人被测对象内部，而在管壁上开一形状规整的取压口，再接上导压管，如图3-35中的(a)所示。当一定要插人对象内部时，其管口平面应严格与流体流动方向平行，如图3-35中的(b)所示，若如图3-35中的(c)或(d)那样放置就会得出错误的测址结果。
    (6)取压口与仪表(测压口)应在同一水平面上，否则应进行校正。其校正公式为

    如果压力表在取压口上方，校正取正值;反之取负值。
    B取压口的形状
    (1)取压口一般为垂直于容器或管道内壁面的圆形开口。
    (2)取压口的轴线应尽可能地垂直于流线，偏斜不得超过5°-10°
    (3)取压口应无明显的倒角，表面应无毛刺和凹凸不平。
    (4)口径在保证加工方便和不发生堵塞的情况下应尽量小，但在压力波动比较频繁和对
动态性能要求高时可适当加大口径。
