压力表安装之导压管敷设步骤与数据

    本文讲的是关于压力表安装之导压管敷设步骤与数据，导压管是传递压力、压差信号的，安装不当会造成能址损失，应满足以下技术条件:
    A:管路长度与导压管直径

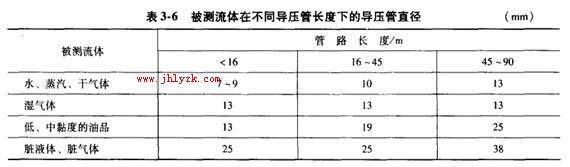

    一般在工业测量中，管路长度不得超过90m,测量高温介质时不得小于3m;导压管直径一般在7-38mm之间。表3-6列出了导压管长度、直径与被测流体的关系。

    B：导压管的敷设
    (1)管路应垂直或倾斜敷设，不得有水平段。
    (2)导压管倾斜度至少为3/100，一般为1/12,
    (3)测址液体时下坡，且在导压管系统的最高处应安装集气瓶，如图3-36(a)所示;测量气体时上坡，且在导压管的最低处应安装水分离器，如图3-36( b )所示;当被测介质有可能产生沉淀物析出时，应安装沉淀器，如图3-36 (c)所示。侧量差压时，两根导压管要平行放置，并尽量靠近以使两导压管内的介质温度相等。
    (4)当导压介质的粘度较大时还要加大倾斜度。
    (5)在测量低压时，倾斜度还要增大到5/100一10/1000
    (6)导压管在靠近取压口处应安装关断阀，以方便检修。
    (7)在需要进行现场校验和经常冲洗导压管的情况下，应装三通开关。
