电磁流量计作业要求及运用时出现的故障解决方法

电磁流量计测量原理是法拉第电磁感应定律，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

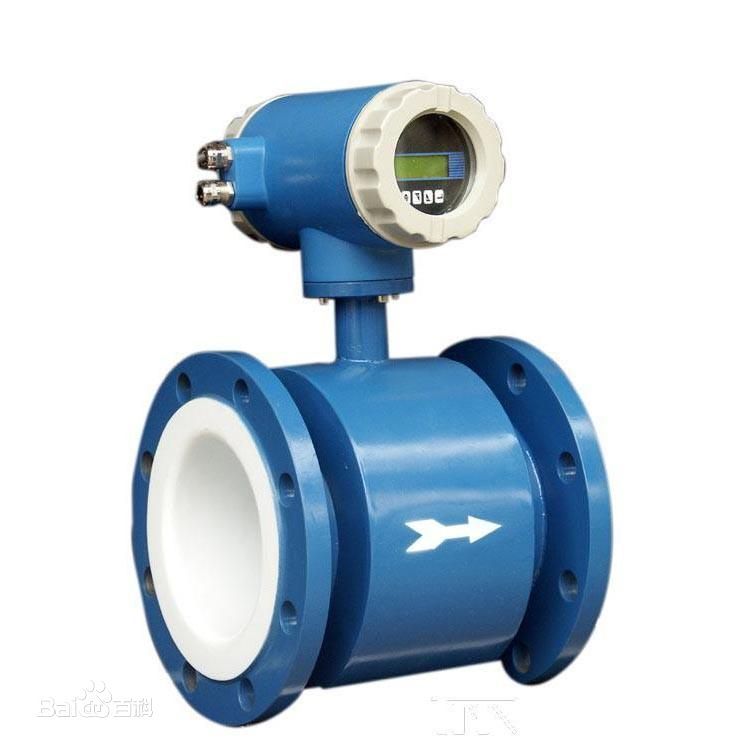

　　电磁流量计的传感器的主要结构由：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量，包括酸、碱、盐等强腐蚀性的液体。

　　电磁流量计的产品特点：

　　1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

　　2、测量管内无阻碍流动部件，无压损，直管段要求较低；

　　3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

　　4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；

　　5、转换器可与传感器组成一体型或分离型；

　　6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

　　7、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

　　8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

　　电磁流量计的安装要求：

　　电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内(如：弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：1、增加前后直管段的长度；2、采用一个流量稳定器；3、减少测量点的截面。

　　对外部环境的要求：

　　1、流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。

　　2、流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

　　3、流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。

　　4、为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

　　5、流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

　　电磁流量计在使用久了的情况下会出现介质比较污浊，是因为电磁流量计在工作一段时间后，所以电极上就会产生结垢。当结垢物质的电导率和被测介质的电导率不同时，就会带来丈量误差。污泥、油污对电极的附着，也会使仪表输出发生摆动和漂移。由此，用户们要定期对电磁流量计的电极进行日常维护与清洗，周期性直观检查，检查仪表周围环境，扫除尘垢，确保不进水和其他物质，检查接线是否良好，检查仪表附近有否新装强电磁场设备或有新装电线横跨仪表。若是测量介质容易沾污电极或在测量管壁内沉淀、结垢、应定期作清垢、清洗。

　　下面教大家几种清洗方式及故障排查和解决方法：

　　1、4%氟化氢溶液中浸3～5s，取出用蒸馏水冲洗，然后在0.1mol/L的盐酸溶液中浸泡数小时，用蒸馏水冲洗干净，标定。

　　2、对无机物污染,可将电极浸入0.1mol/L稀盐酸中30分钟,用纯水清洗,再浸入3.5MOL/L氯化钾溶液中浸泡6小时后使用。

　　3、对有机油污和油膜污染的电磁流量计可用洗涤剂清洗铂或金表面后用纯水清洗,再浸入3.5MOL/L氯化钾溶液中浸泡6小时后用。

　　4、铂金表面污染严重形成氧化膜,可用牙膏对铂或金表面进行抛光,然后用纯水清洗，再浸入3.5MOL/L氯化钾溶液中浸泡6小时后使用。

　　5、故障查找：流量计开始投运或正常投运一段时间后发现仪表工作不正常，应首先检查流量计外部情况，如电源是否良好、管道是否泄露或处于非满管状态、管道内是否有气泡、信号电缆是否损坏、转换器输出信号(即后位仪表输入回路)是否开路。切记盲目拆修流量计。

　　6、传感器检查：测试设备，500MΩ绝缘电阻测试仪一台，万用表一只。

　　测试步骤：

　　(1)在管道充满介质的情况下，用万用表测量接线端子A、B与C之间的电阻值，A-C、B-C之间的阻值应大至相等。若差异在1倍以上，可能是电极出现渗漏、测量管外壁或接线盒内有冷凝水吸附。

　　(2)在衬里干燥情况下，用MΩ表测A-C、B-C之间的绝缘电阻(应大于200MΩ)。再用万用表测量端子A、B与测量管内二只电极的电阻(应呈短路连通状态)。若绝缘电阻很小，说明电极渗漏，应将整套流量计返厂维修。若绝缘有所下降但仍有50MΩ以上且步骤(1)的检查结果正常，则可能是测量管外壁受潮，可用热风机对外壳内部进行烘干。

　　(3)用万用表测量X、Y之间的电阻，若超过200Ω，则励磁线圈及其引出线可能开路或接触不良。拆下端子板检查

　　(4)检查X、Y与C之间的绝缘电阻，应在200MΩ以上，若有所下降，用热风对外壳内部进行烘干处理。实际运行时，线圈绝缘性下降将导致测量误差增大、仪表输出信号不稳定。

　　(5)如判定传感器有故障，请与电磁流量计生产厂家联系，一般现场无法解决，需到厂家维修。

　　7、转换器检查：如判定是转换器故障，经检查外部原因没问题的情况下，请与电磁流量计生产厂家联系，厂家一般会采取更换线路板的方式解决。

　　注意事项：

　　1、尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。

　　2、应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。

　　3、流量计周围应有充裕的空间，便于安装和维护。
