深度分析涡街流量计测量原理及安装相关知识

　　涡街流量计的工作原理是在流体中设置旋涡发生体，从而发生体两侧交替地产生有规则的旋涡，旋涡列在旋涡发生体下游非对称地排列，产生一定的频率，通过公式f=St*v/(1-1.27d/D)*d，(St为斯特劳哈尔数，为无量纲数，与旋涡发生体及雷诺数有关；v为流速；d为发生体迎面宽度；D为公称通径)即可得出流速。

　　一般的来说，涡街流量计输出信号(频率)不受流体物性和组分变化的影响，是指仪表系数仅与旋涡发生体形状和尺寸以及雷诺数有关。

　　涡街流量计结构简单牢固，安装维护方便(与节流式差压流量计相比较，无需导压管和三阀组等，减少泄漏、堵塞和冻结等)。适用多种类流体，液、气、蒸汽及部分混合相皆适用；精确度较高，一般达±1%R左右；流量范围宽，可达10：1或20：1或更大；压头损失小；无零点飘移；价格相对便宜；精确度教高(与差压式，浮子式流量计比较)，一般为测量值的(±1%～±2%)压损小(约为孔板流量计1/4～1/2)。输出与流量成正比的脉冲信号，适用于总量计量，无零点漂移；在一定雷诺数范围内，输出频率信号不受流体物性(密度，粘度)和组分的影响，即仪表系数仅与旋涡发生体及管道的形状尺寸有关，只需在一种典型介质中校验而适用于各种介质。

　　旋涡分离的稳定性受流速分布畸变及旋转流的影响，应根据上游侧不同形式的阻流件配置足够长的直管段或装设流动调整器(整流器)，一般可借鉴节流式差压流量计的直管段长度要求安装。与涡轮流量计相比仪表系数较低，分辨率低，口径愈大愈低，一般满管式流量计用于DN300以下。仪表在脉动流、混相流中尚欠缺理论研究和实践经验。

　　涡街流量计安装及使用说明

　　涡街流量计安装环境要求：

　　1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

　　2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

　　3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

　　4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

　　5．仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

　　6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

　　仪表管道安装要求：

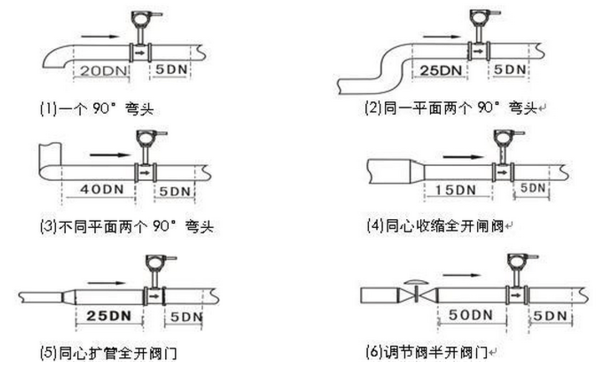

　　1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图

　　注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

　　2．上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。

　　3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。

　　涡街流量计的安装步骤：

　　1．按开口尽寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。

　　2．将连接上法兰的整套流量计放入开好口的管道中。

　　3．对两片法兰两边实行点焊定位。将流量计拆下，将法兰按要求焊接好，并清理管道内所有凸出部分。

　　4．在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。

　　流量计在水平管道上的安装：

　　测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。

　　测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。

　　流量计在垂直管道的安装：

　　测量气体时，流量计可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流量应由下向上。测量液体流向时，液体流向应由下向上。

　　涡街流量计安装中应注意的事项：

　　1.流量计的安装必须按要求进行,避免因安装不当对仪表造成损伤,以及影响计量精度.

　　2.流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏.若必须安装时,须在流量计的上下游2D处分别设置管道支撑点.

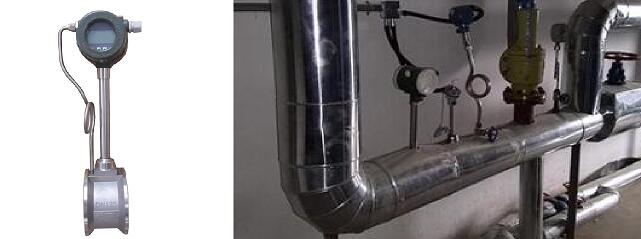

　　如果被测量介质需要进行温度压力补偿时(如蒸汽、压缩空气)，则测压点应在流量计下游约束~5D处，测温点应在流量计流量下游4~8D处（如下图所示）

　　3.在测量蒸汽的管道中，为了防止转换器温度过高，仪表连接杆至少一半不要保温（如上图所示）为了方便观察和接线，流量计的表头在原有的位置上可进行360度旋转，在调整好位置后，把锁紧螺母拧紧即可。如果流量计的表头安装方向朝下时，须用防水胶带把琐紧螺母缠绕密封好。

　　4.母缠绕密封好。

　　正确地选择安装点和正确安装美安特流量计都是非常重要的环节，如果安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。而涡街流量计的安装对直管段的要求是非常重要的，涡街流量计对安装点上的上下游直管段一定的要求，否则会影响测量精度。
