液压传动的工作原理

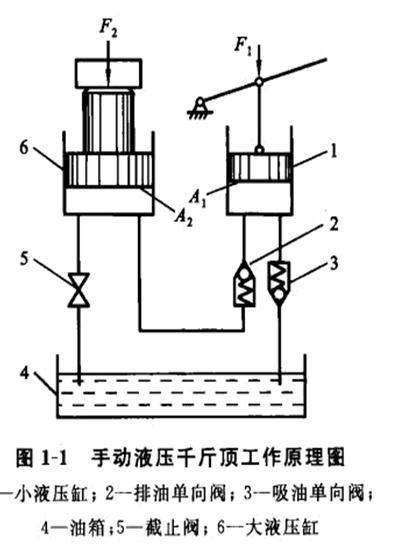

液位变送器说明液压传动的工作原理可以图1-1所示的手动液压千斤顶来说明.如图所示，当向上抬起杠杆时，手动液压泵的小活塞向上运动，小液压缸1下腔容积增大而形成局部真空，单向阀2关闭，油箱4的油液在大气压的作用下经吸油管顶开单向阀3进人小液压缸
下腔。当向下压杠杆时，小液压缸下腔容积减少，油液受挤压，压力升高，使单向阀3关闭，单向阀2被顶开，油液经排油管进人大液压缸6的下腔，推动大活塞上移顶起重物。如此不断上下扳动杠杆，则不断有油液进人大液压缸下腔，使重物逐渐被举升.如杠杆停止动作，大液压缸下腔油液的压力将使单向阀2关闭，大活塞连同重物一起被锁定不动，停止在举升位置.若打开截止阀5，大液压缸下腔接通油箱，大活塞及重物将液位变送器在自重作用下回到初始位置，下腔油液排回油箱。

    其中，小液压缸1与排油单向阀2、吸油单向阀3组成了一个手动液压泵，它将杠杆一的机械能转换为油液的压力能输出;而大液压缸6又将油液的压力能转换为机械能输出。液压千斤顶通过手动液压泵和液压缸对能量形式进行了转化，实现了液位变送器和运动的传递，或者对外做功。手动液压千斤顶是一个组成简单的液压传动系统，它具有液压传动系统的共有特征.
