热电偶安装如何做到测温准确、安全可靠及维修方便(二)

作者：江苏联仪自控设备有限公司 时间：2012-4-18 10:02:18

上文我们讲述了热电偶安装如何做到测温准确、安全可靠及维修方便，接下来我们继续说如何做到安全可靠，由于篇幅问题，关于如果做到维修方便改到下篇文章中阐述。

2、安全可靠
   正确地安装热电偶，不仅能保证热电偶的正常运行，而且还能延长其使用寿命。
    (1)支点及方位:单支点横向安装的热电偶在高沮下工作时，会内自重的影响引起下弯，如图5-67所示。

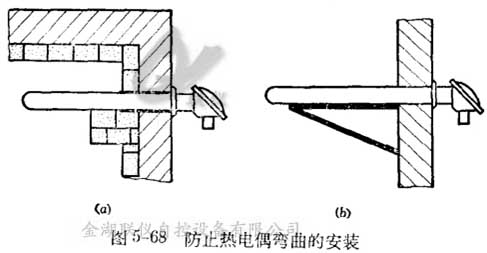

对此可用托架来改善，如图5-68所示，或改用垂直安装的方法来避免。热电偶采用双支点安装可有效地提高安
装强度，但往往受工作条件的限制，不允许热电偶横贯空间、如果炉壁附近温度比炉膛温度还高时(如重油加热炉、马福炉)，保护管易变形弯曲，这时应按图5-69所示，装上冷却水套，仅使热电偶前部界出以测量炉膛温度。

    (2)密封:若被测介质有害或与环境的压差较大时，热电偶的安装应注意密封(见图5 70)。

    (3)安装牢固:在测量运动或旋转物体温度时，热电偶一定要安装牢固,川法兰、螺钉或其它方法可靠地固定在运动物体上，运动，应注意不能与其他物体和相碰撞，链接导线可采用拖泄电缆、滑环滑块或引电器等方式，将热电偶的信号传递到显示仪表。
